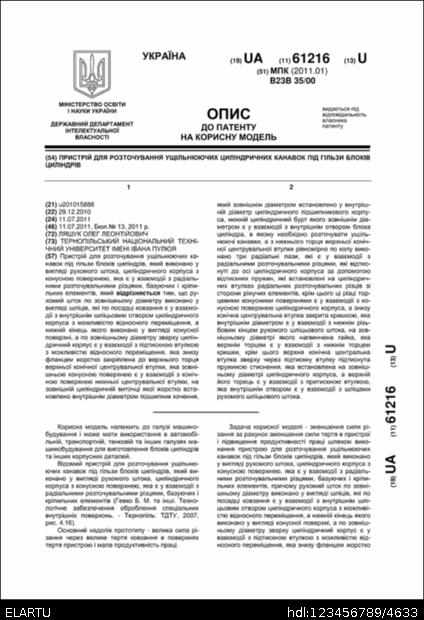

Пристрій для розточування ущільнюючих циліндричних канавок під гільзи блоків циліндрів

Abstract

Пристрій для розточування ущільнюючих канавок під гільзи блоків циліндрів, який виконано у вигляді рухомого штока, циліндричного корпуса з конусною поверхнею, яка є у взаємодії з радіальними розточувальними різцями, базуючих і кріпильних елементів, який відрізняється тим, що рухомий шток по зовнішньому діаметру виконано у вигляді шліців, які по посадці ковзання є у взаємодії з внутрішнім шліцьовим отвором циліндричного корпуса з можливістю відносного переміщення, а нижній кінець якого виконано у вигляді конусної поверхні, а по зовнішньому діаметру зверху циліндричний корпус є у взаємодії з підтискною втулкою з можливістю відносного переміщення, яка знизу фланцем жорстко закріплена до верхнього торця верхньої конічної центрувальної втулки, яка зовнішньою конусною поверхнею є у взаємодії з конічною поверхнею нижньої центрувальної втулки, на зовнішній циліндричній виточці якої жорстко встановлено внутрішнім діаметром підшипник кочення, який зовнішнім діаметром встановлено у внутрішній діаметр циліндричного підшипникового корпуса, нижній циліндричний бурт якого зовнішнім діаметром є у взаємодії з внутрішнім отвором блока циліндра, в якому необхідно розточувати ущільнюючі канавки, а з нижнього торця верхньої конічної центрувальної втулки рівномірно по колу виконано три радіальні пази, які є у взаємодії з радіальними розточувальними різцями, які відтиснуті до осі циліндричного корпуса за допомогою відтискних пружин, які встановлені на циліндричних втулках радіальних розточувальних різців зі сторони ріжучих елементів, крім цього ці різці торцевими конусними поверхнями є у взаємодії з конусною поверхнею циліндричного корпуса, а знизу конічна центрувальна втулка закрита кришкою, яка внутрішнім діаметром є у взаємодії з нижнім різьбовим кінцем рухомого шліцьового штока, на зовнішньому діаметрі якого нагвинчена гайка, яка верхнім торцем є у взаємодії з нижнім торцем кришки, крім цього верхня конічна центральна втулка зверху через підтискну втулку підтиснута пружиною стиснення, яка встановлена на зовнішньому діаметрі циліндричного корпуса, а верхній його торець є у взаємодії з притискною втулкою, яка внутрішнім отвором є у взаємодії з шліцами рухомого шліцьового штока.
