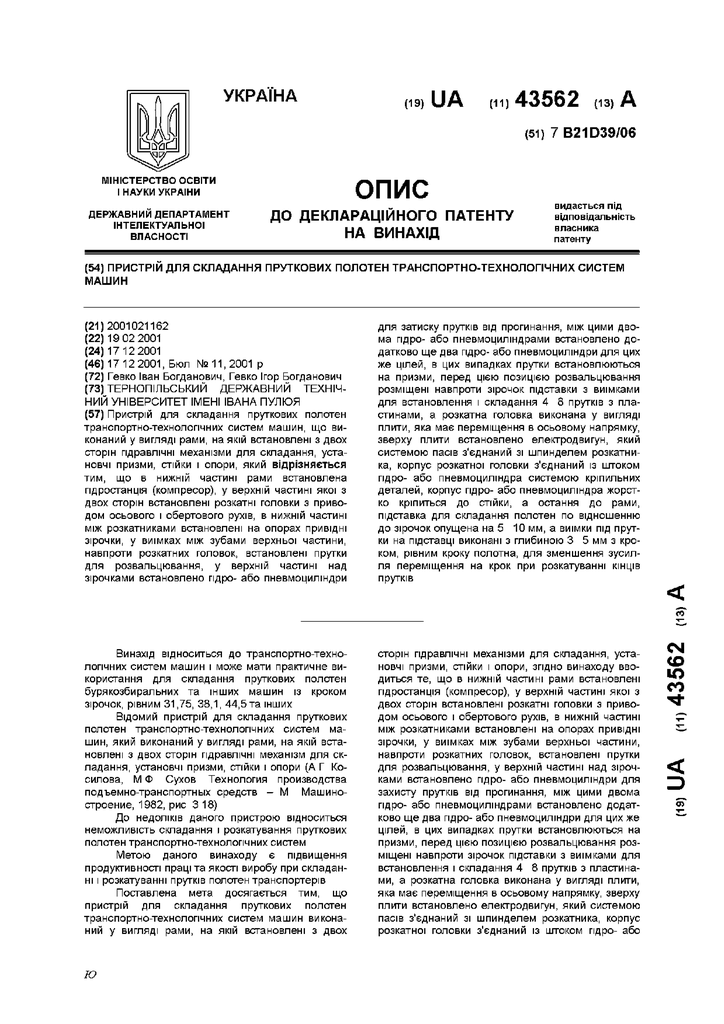

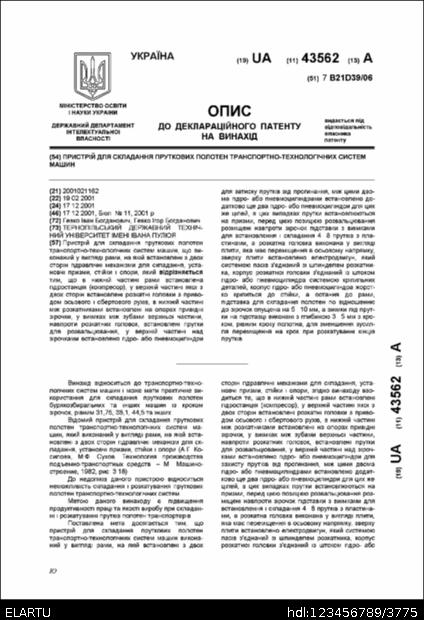

Пристрій для складання пруткових полотен транспортно-технологічних систем машин

Abstract

Пристрій для складання пруткових полотен транспортно-технологічних систем машин, що виконаний у вигляді рами, на якій встановлені з двох сторін гідравлічні механізми для складання, установчі призми, стійки і опори, який відрізняється тим, що в нижній частині рами встановлена гідростанція (компресор), у верхній частині якої з .двох сторін встановлені розкатні головки з приводом осьового і обертового рухів, в нижній частині між розкатниками встановлені на опорах привідні зірочки, у виїмках між зубами верхньої частини, навпроти розкатних головок, встановлені прутки для розвальцювання, у верхній частині над зірочками встановлено гідро- або пневмоциліндри для затиску прутків від прогинання, між цими двома гідро- або пневмоциліндрами встановлено додатково ще два гідро- або пневмоциліндри для цих же цілей, в цих випадках прутки встановлюються на призми, перед цією позицією розвальцювання розміщені навпроти зірочок підставки з виїмками .для встановлення і складання 4...8 прутків з пластинами, а розкатна головка виконана у вигляді плити, яка має переміщення в осьовому напрямку, зверху плити встановлено електродвигун, який системою пасів з’єднаний зі шпинделем розкатника, корпус розкатної . головки з’єднаний із штоком гідро- або пневмопиліндра системою кріпильних деталей, корпус гідро- або пневмоциліндра жорстко кріпиться до стійки, а остання до рами. підставка для складання полотен по відношенню до зірочок опущена на 5...10 мм, а виїмки під прутки на підставці виконані з глибиною 3...5 мм з кроком, рівним кроку полотна, для зменшення зусилля переміщення на крок при розкатуванні кінців прутків.
