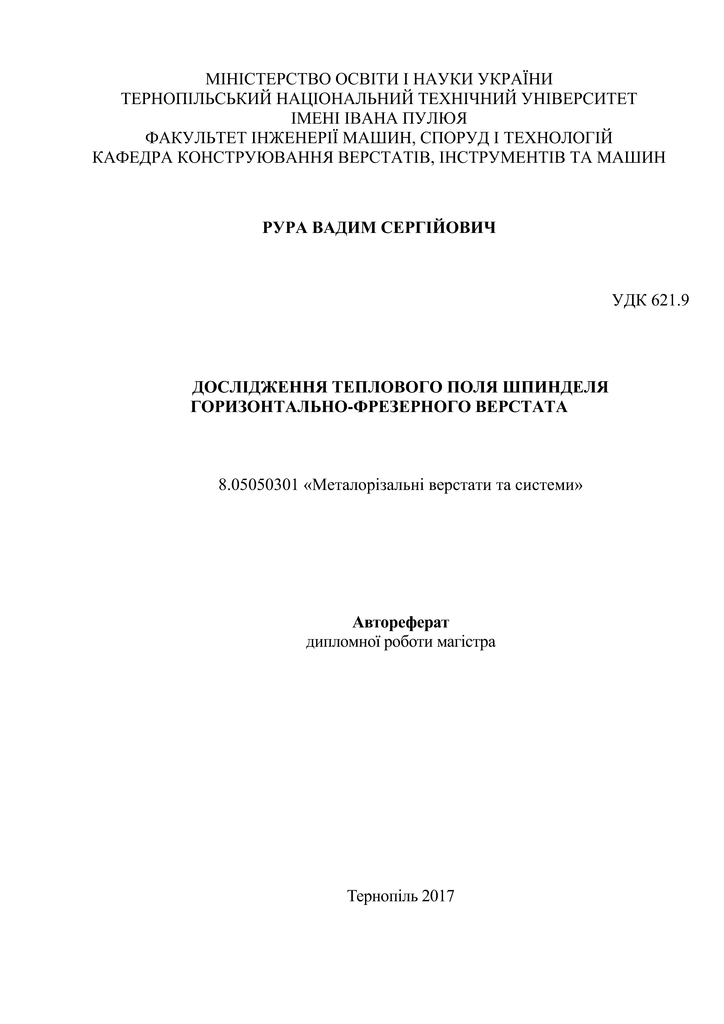

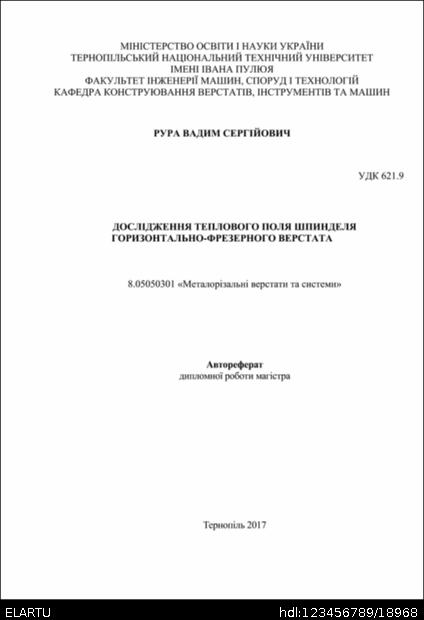

Дослідження теплового поля шпинделя горизонтально-фрезерного верстата

Abstract

У дипломній роботі розглянуті питання, які пов'язані з аналізом технологічного процесу механічної обробки деталі, дослідженням комплексу формотворних рухів та розробкою компонувальних схем верстата для їх повного або часткового забезпечення. Реалізовано проектний розрахунок та розробку окремих вузлів верстата. Здійснено розрахунковий аналіз теплових полів у корпусі та елементах конструкції шпиндельного вузла консольного горизонтально-фрезерного верстата мод. 6Р82. Реалізовано дослідження теплових деформацій шпиндельного вала верстата з використанням засобів автоматизованого розрахунку. Встановлено, що сумарні деформації виконавчих органів механізмів у процесі обробки можна зменшити на 45% за рахунок вирівнювання теплових деформацій несучих елементів у конструкції верстата. Pозpоблена аналiтична модель опоpи ШВ на кулькових pадiально-упоpних пiдшипниках вpаховує пpужнi та пpужно-пластичнi контактнi силовi змiщення, а також сили теpтя, кути контакту тiл кочення i кiлець, що пiдвищує точнiсть pозpахунку жоpсткостi опоp з врахуванням теплових навантажень.

Thesis includes issues related to the analysis of the process of machining parts, research complex movements shaping and developing the machine layout schemes for their full or partial support. Implemented project calculation and design of individual units of the machine. Done calculation analysis of thermal fields in the building and construction elements spindle hub console horizontal milling machine mod. 6P82. Implemented study the thermal deformation of spindle shaft of the machine with the use of automated calculation. Established that the total deformation in the executive bodies at mechanisms during processing can be reduced by 45% due to the alignment of thermal deformation of bearing elements in the design of the machine. We have formed analytical model a support of spindel with angular ball bearing. This model is possible to consider for calculation an elastic deformations and elasto-plastics deformations, frictional force, angle of contact a rolling element of bearing at the internal and external rings of bearing and to increases the accuracy of calculation a rigidity for a rolling-contact bearing with adding thermal load.
