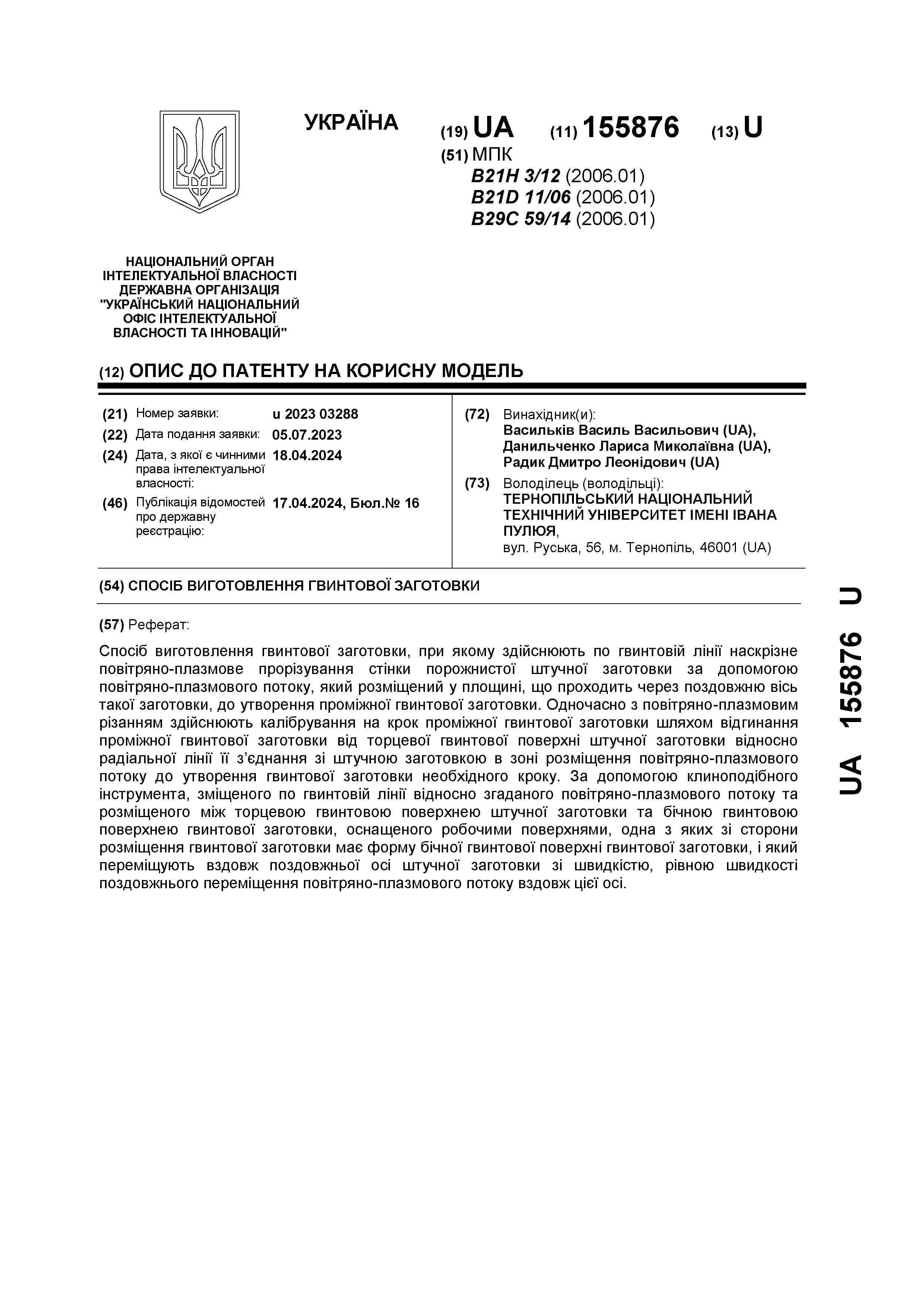

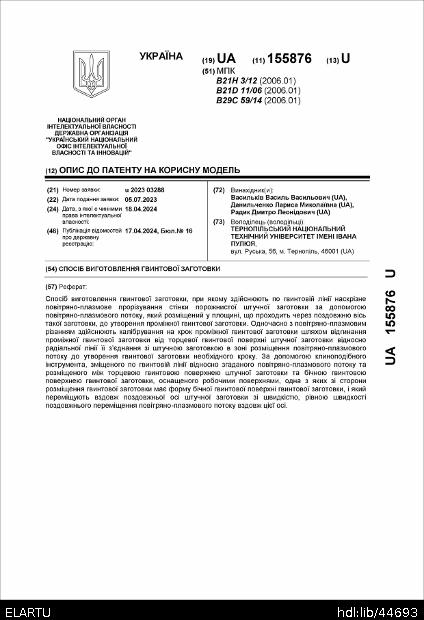

Спосіб виготовлення гвинтової заготовки

Abstract

Спосіб виготовлення гвинтової заготовки, при якому здійснюють по гвинтовій лінії наскрізне повітряно-плазмове прорізування стінки порожнистої штучної заготовки за допомогою повітряно-плазмового потоку, який розміщений у площині, що проходить через поздовжню вісь такої заготовки, до утворення проміжної гвинтової заготовки. Одночасно з повітряно-плазмовим різанням здійснюють калібрування на крок проміжної гвинтової заготовки шляхом відгинання проміжної гвинтової заготовки від торцевої гвинтової поверхні штучної заготовки відносно радіальної лінії її з’єднання зі штучною заготовкою в зоні розміщення повітряно-плазмового потоку до утворення гвинтової заготовки необхідного кроку. За допомогою клиноподібного інструмента, зміщеного по гвинтовій лінії відносно згаданого повітряно-плазмового потоку та розміщеного між торцевою гвинтовою поверхнею штучної заготовки та бічною гвинтовою поверхнею гвинтової заготовки, оснащеного робочими поверхнями, одна з яких зі сторони розміщення гвинтової заготовки має форму бічної гвинтової поверхні гвинтової заготовки, і який переміщують вздовж поздовжньої осі штучної заготовки зі швидкістю, рівною швидкості поздовжнього переміщення повітряноплазмового потоку вздовж цієї осі.

A method of manufacturing a screw blank, wherein a through air-plasma cutting of the wall of a hollow artificial blank is carried out along a screw line using an air-plasma flow located in a plane passing through the longitudinal axis of such a blank until an intermediate screw blank is formed. Simultaneously with air-plasma cutting, the intermediate screw blank is calibrated for the pitch by bending the intermediate screw blank from the end screw surface of the artificial blank relative to the radial line of its connection with the artificial blank in the area of air-plasma flow placement until a screw blank of the required pitch is formed. Using a wedge-shaped tool displaced along the helical line relative to the said air-plasma flow and placed between the end screw surface of the artificial workpiece and the side screw surface of the screw workpiece, equipped with working surfaces, one of which, on the side of the screw workpiece, has the shape of the side screw surface of the screw workpiece, and which is moved along the longitudinal axis of the artificial workpiece at a speed equal to the speed of the longitudinal movement of the air-plasma flow along this axis.
