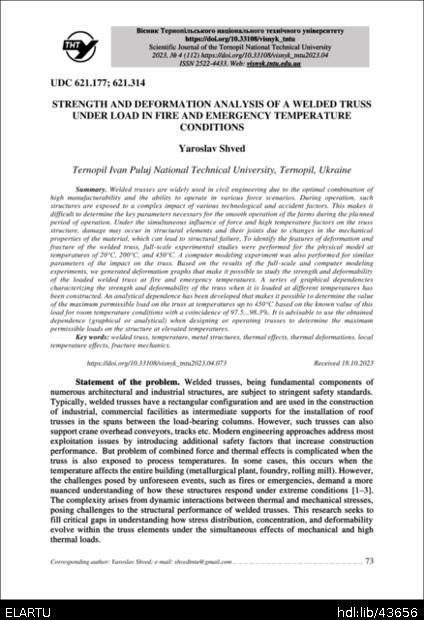

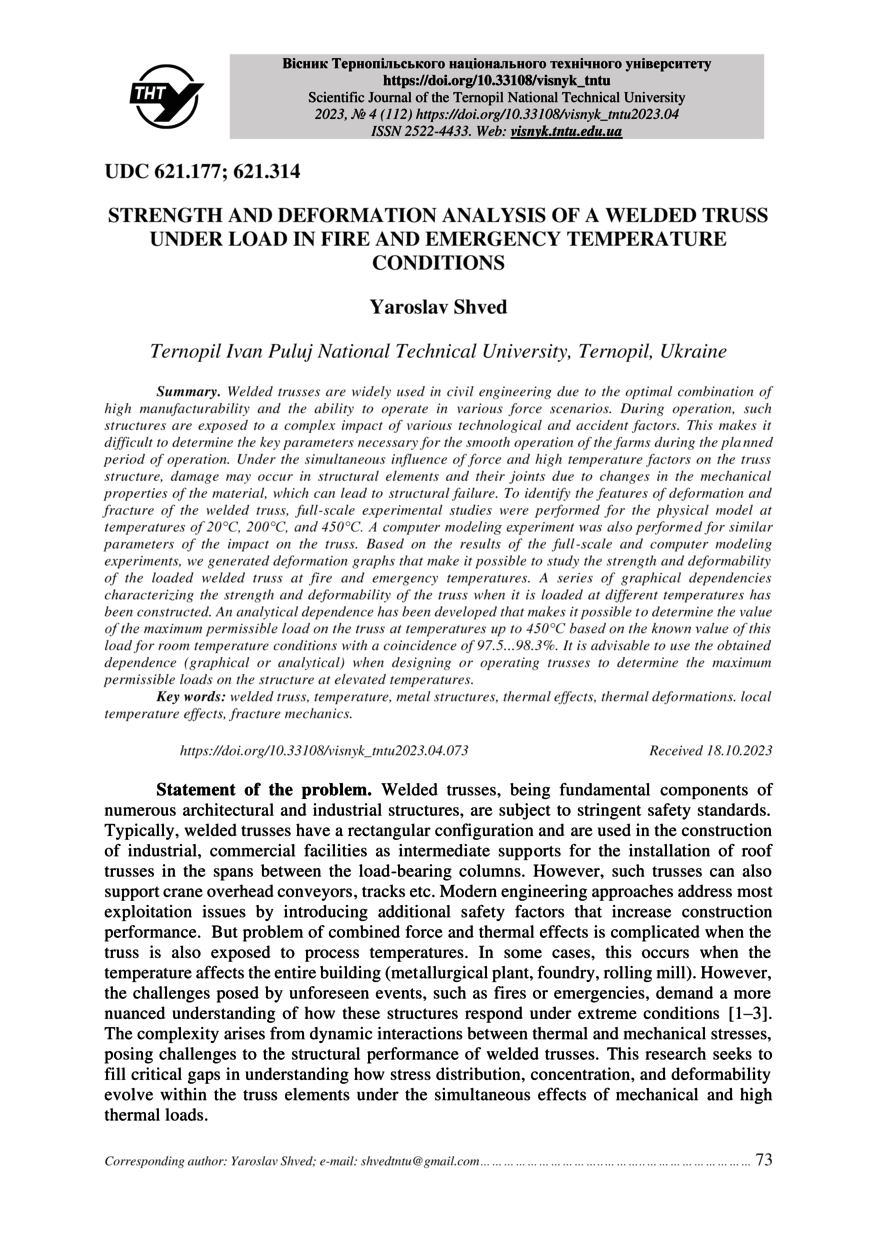

Strength and deformation analysis of a welded truss under load in fire and emergency temperature conditions

Abstract

Зварні ферми широко застосовуються в цивільному будівництві завдяки оптимальному поєднанню високої технологічності та здатності працювати в різних силових сценаріях. Такі конструкції в процесі експлуатації зазнають комплексного впливу різних технологічних та аварійних чинників. Це ускладнює визначення ключових параметрів, необхідних для безперебійної роботи ферм протягом планового періоду експлуатації. При одночасному впливі силових і високих температурних факторів на конструкцію ферми можуть виникати пошкодження в конструктивних елементах та їх з'єднаннях унаслідок зміни механічних властивостей матеріалу, які можуть призвести до руйнування конструкції. Для виявлення особливостей деформування й руйнування зварної ферми було виконано натурні експериментальні дослідження для фізичної моделі при температурному впливі в 20ОC, 200ОC, 450ОC. Також було виконано комп’ютерний моделюючий експеримент для аналогічних параметрів впливу на ферму. На основі отриманих результатів натурного і комп’ютерного моделюючого експериментів згенеровано графіки деформацій, які дають можливість дослідити міцність і деформівність навантаженої зварної ферми при пожежно-аварійній температурі. Побудовано серію графічних залежностей, які характеризують міцність і деформівність ферми при її навантажуванні за різних температур. Розроблено аналітичну залежність, яка дає можливість визначити значення гранично допустимого навантаження на ферму при температурах до 450ОС за відомим значенням цього навантаження для умов кімнатної температури зі співпаданням результатів на рівні 97,5…98,3%. Отриману залежність (графічну чи аналітичну) доцільно використовувати при проектуванні чи експлуатації ферм для визначення максимально допустимих навантажень на конструкцію за умов підвищених температур

Welded trusses are widely used in civil engineering due to the optimal combination of high manufacturability and the ability to operate in various force scenarios. During operation, such structures are exposed to a complex impact of various technological and accident factors. This makes it difficult to determine the key parameters necessary for the smooth operation of the farms during the planned period of operation. Under the simultaneous influence of force and high temperature factors on the truss structure, damage may occur in structural elements and their joints due to changes in the mechanical properties of the material, which can lead to structural failure. To identify the features of deformation and fracture of the welded truss, full-scale experimental studies were performed for the physical model at temperatures of 20°C, 200°C, and 450°C. A computer modeling experiment was also performed for similar parameters of the impact on the truss. Based on the results of the full-scale and computer modeling experiments, we generated deformation graphs that make it possible to study the strength and deformability of the loaded welded truss at fire and emergency temperatures. A series of graphical dependencies characterizing the strength and deformability of the truss when it is loaded at different temperatures has been constructed. An analytical dependence has been developed that makes it possible to determine the value of the maximum permissible load on the truss at temperatures up to 450°C based on the known value of this load for room temperature conditions with a coincidence of 97.5...98.3%. It is advisable to use the obtained dependence (graphical or analytical) when designing or operating trusses to determine the maximum permissible loads on the structure at elevated temperatures
