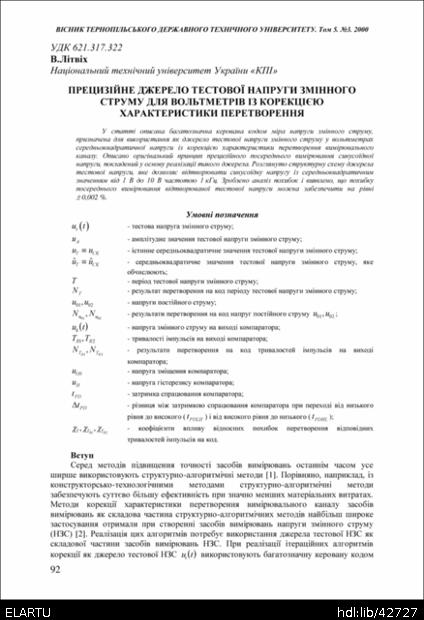

Прецизійне джерело тестової напруги змінного струму для вольтметрів із корекцією характеристики перетворення

Abstract

У статті описана багатозначна керована кодом міра напруги змінного струму, призначена для використання як джерело тестової напруги змінного струму у вольтметрах середньоквадратичної напруги із корекцією характеристики перетворення вимірювального каналу. Описано оригінальний принцип прецизійного посереднього вимірювання синусоїдної напруги, покладений у основу реалізації такого джерела. Розглянуто структурну схему джерела тестової напруги, яке дозволяє відтворювати синусоїдну напругу із середньоквадратичним значенням від 1 В до 10 В частотою 1 кГц. Зроблено аналіз похибок і виявлено, що похибку посереднього вимірювання відтворюваної тестової напруги можна забезпечити на рівні-0,002 %.

In the article a code-controlled AC voltage source have designed to be used in RMS voltmeters with measurement channel response correction as a test voltage source is described. Is presented an original concept of precision indirect measurement of sine-wave voltage being the basic one for such source realizing. There is also examined the structural diagram of the test voltage source able to provide reconstruction of sine-wave voltage from 1 V to 10 V RMS at thefrequency of 1 kHz. There was also carried out an error analysis which showed the possibility to obtain an error of reconstructed test voltage’ indirect measurement at the level of- 0,002 %.
