| Назва: | Безцентрове поздовжнє шліфування циліндричних поверхонь зі стабілізацією положення вісі обертання деталей |
| Інші назви: | Cylindrical centerless traverse grinding with the position stabilization of the parts’ axis of rotation |
| Автори: | Кальченко, В. В. Kalchenko, V. V. |
| Приналежність: | Чернігівський державний технологічний університет |
| Бібліографічний опис: | Кальченко В. В. Безцентрове поздовжнє шліфування циліндричних поверхонь зі стабілізацією положення вісі обертання деталей / Кальченко В. В. // Вісник ТДТУ. — Т. : ТДТУ, 2003. — Том 8. — № 3. — С. 83–90. — (Машинобудування та автоматизація виробництва). |
| Bibliographic description: | Kalchenko V. V. (2003) Beztsentrove pozdovzhnie shlifuvannia tsylindrychnykh poverkhon zi stabilizatsiieiu polozhennia visi obertannia detalei [Cylindrical centerless traverse grinding with the position stabilization of the parts’ axis of rotation]. Scientific Journal of TSTU (Tern.), vol. 8, no 3, pp. 83-90 [in Ukrainian]. |
| Є частиною видання: | Вісник Тернопільського державного технічного університету, 3 (8), 2003 Scientific Journal of the Ternopil State Technical University, 3 (8), 2003 |
| Журнал/збірник: | Вісник Тернопільського державного технічного університету |
| Випуск/№ : | 3 |
| Том: | 8 |
| Дата публікації: | 26-лют-2002 |
| Дата подання: | 18-чер-2003 |
| Дата внесення: | 12-тра-2023 |
| Видавництво: | ТДТУ TSTU |
| Місце видання, проведення: | Тернопіль Ternopil |
| УДК: | 621.923.42. |
| Кількість сторінок: | 8 |
| Діапазон сторінок: | 83-90 |
| Початкова сторінка: | 83 |
| Кінцева сторінка: | 90 |
| Короткий огляд (реферат): | Запропоновано новий спосіб безцентрового поздовжнього шліфування циліндричних поверхонь, який забезпечує компенсацію геометричної похибки схеми формоутворення за рахунок переміщення вісі деталі вздовж прямої, перпендикулярної до її торця, в процесі зняття припуску і формоутворення. Роз-роблено 3D моделі процесів профілювання ведучого і шліфувального кругів, опорного ножа, зняття при-пуску і формоутворення. New method of cylindrical centerless grinding has been proposed. This method gives the geometrical inaccuracy compensation of surface formation by moving part axis along the straight perpendicular to it’s face in the process of allowance cutting and surface formation. 3D models of leading and grinding wheels, support knife, allowance cutting and surface formation have been developed. |
| URI (Уніфікований ідентифікатор ресурсу): | http://elartu.tntu.edu.ua/handle/lib/41022 |
| ISSN: | 1727-7108 |
| Власник авторського права: | © Тернопільський державний технічний університет імені Івана Пулюя, 2002 |
| Перелік літератури: | 1. Прохоров А.Ф., Константинов К.Н., Волков Л.П. Наладка и эксплуатация бесцентровых шлифоваль-ных станков. – М.: Машиностроение, 1976. – 192 с. 2. Филькин В.П., Колтунов И.Б. Прогрессивные методы бесцентрового шлифования. – М.: Машиност-роение, 1971. – 204 с. 3. Солонимский В.И. Теория и практика бесцентрового шлифования – М.: Машгиз, 1952. – 286 с. 4. Решетов Д.Н., Портман В.Т. Точность металлорежущих станков. – М.: Машиностроение, 1986. – 336с. 5. Кальченко В.В. 3D моделирование обрабатываемых поверхностей при шлифовании со скрещиваю-щимися осями кругов и деталей // Високі технології в машинобудуванні. Збірник наукових праць НТУ „ХПІ”. – Харків, 2001 – Вип. 1 (4) – С. 149-153. 6. Кальченко В.В. Трехмерное геометрическое моделирование погрешности шлифования поверхностей со скрещивающимися осями кругов и деталей // Резание и инструмент в технологических системах. – Межд. научн. – техн. сборник. – Харьков: НТУ «ХПИ», 2001. – Вып. 60. - С. 90-95. 7. Дьяконов В. MathCAD: Учебный курс - СПб: Питер, 2000. - 592 с. |
| References: | 1. Prokhorov A.F., Konstantinov K.N., Volkov L.P. Naladka i ekspluatatsiia bestsentrovykh shlifoval-nykh stankov, M., Mashinostroenie, 1976, 192 p. 2. Filkin V.P., Koltunov I.B. Prohressivnye metody bestsentrovoho shlifovaniia, M., Mashinost-roenie, 1971, 204 p. 3. Solonimskii V.I. Teoriia i praktika bestsentrovoho shlifovaniia – M., Mashhiz, 1952, 286 p. 4. Reshetov D.N., Portman V.T. Tochnost metallorezhushchikh stankov, M., Mashinostroenie, 1986, 336p. 5. Kalchenko V.V. 3D modelyrovanye obrabatyvaemykh poverkhnostei pry shlyfovanyy so skreshchyvaiu-shchymysia osiamy kruhov y detalei, Vysoki tekhnolohii v mashynobuduvanni. Zbirnyk naukovykh prats NTU "KhPI", Kharkiv, 2001 – Iss. 1 (4) – P. 149-153. 6. Kalchenko V.V. Trekhmernoe heometricheskoe modelirovanie pohreshnosti shlifovaniia poverkhnostei so skreshchivaiushchimisia osiami kruhov i detalei, Rezanie i instrument v tekhnolohicheskikh sistemakh, Mezhd. nauchn, tekhn. sbornik, Kharkov: NTU "KhPI", 2001, Iss. 60, P. 90-95. 7. Diakonov V. MathCAD: Uchebnyi kurs - SPb: Piter, 2000, 592 p. |
| Тип вмісту: | Article |
| Розташовується у зібраннях: | Вісник ТДТУ, 2003, том 8, № 3 |
Файли цього матеріалу:
| Файл | Опис | Розмір | Формат | |
|---|---|---|---|---|
| TSTUSJ_2003v8n3_Kalchenko_V_V-Cylindrical_centerless_83-90.pdf | 2,08 MB | Adobe PDF | Переглянути/відкрити | |
| TSTUSJ_2003v8n3_Kalchenko_V_V-Cylindrical_centerless_83-90.djvu | 678,87 kB | DjVu | Переглянути/відкрити | |

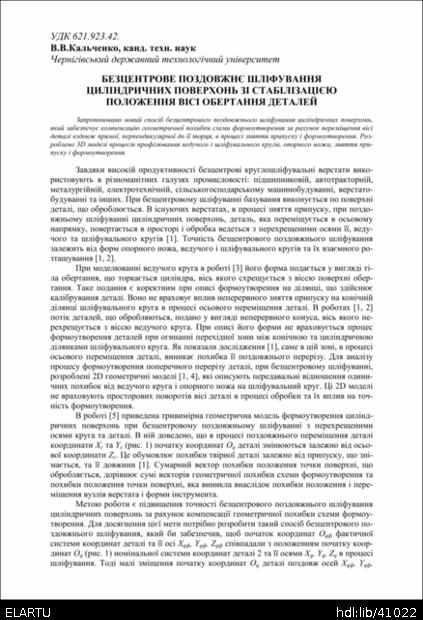

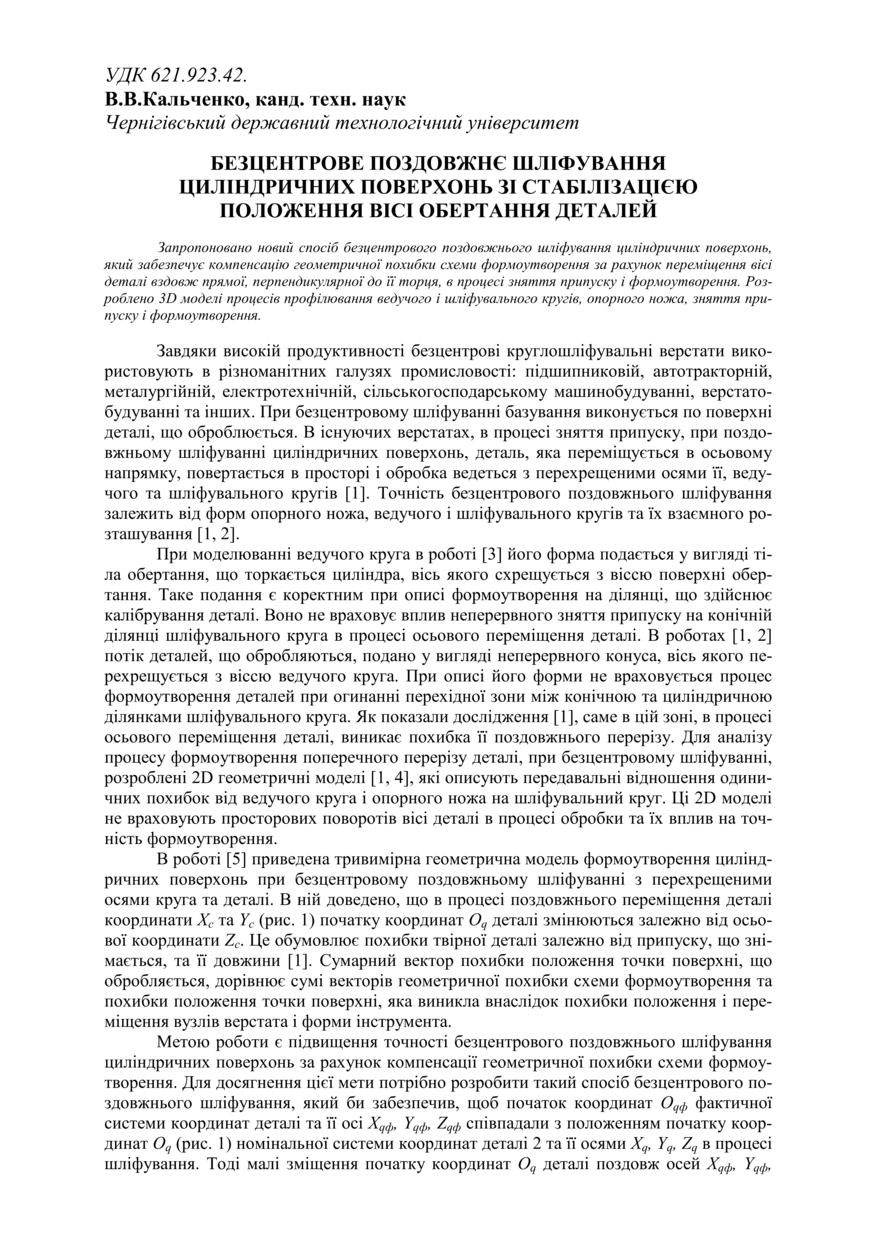

| TSTUSJ_2003v8n3_Kalchenko_V_V-Cylindrical_centerless_83-90__COVER.png | 540,51 kB | image/png | Переглянути/відкрити |
