1. ELARTU — Інституційний репозитарій ТНТУ імені Івана Пулюя
  2. Матеріали конференцій, семінарів, читань
  3. 2015
  4. Конференція „Пошкодження матеріалів під час експлуатації, методи його діагностування і прогнозування“ (2015)
Будь ласка, використовуйте цей ідентифікатор, щоб цитувати або посилатися на цей матеріал: http://elartu.tntu.edu.ua/handle/123456789/5949

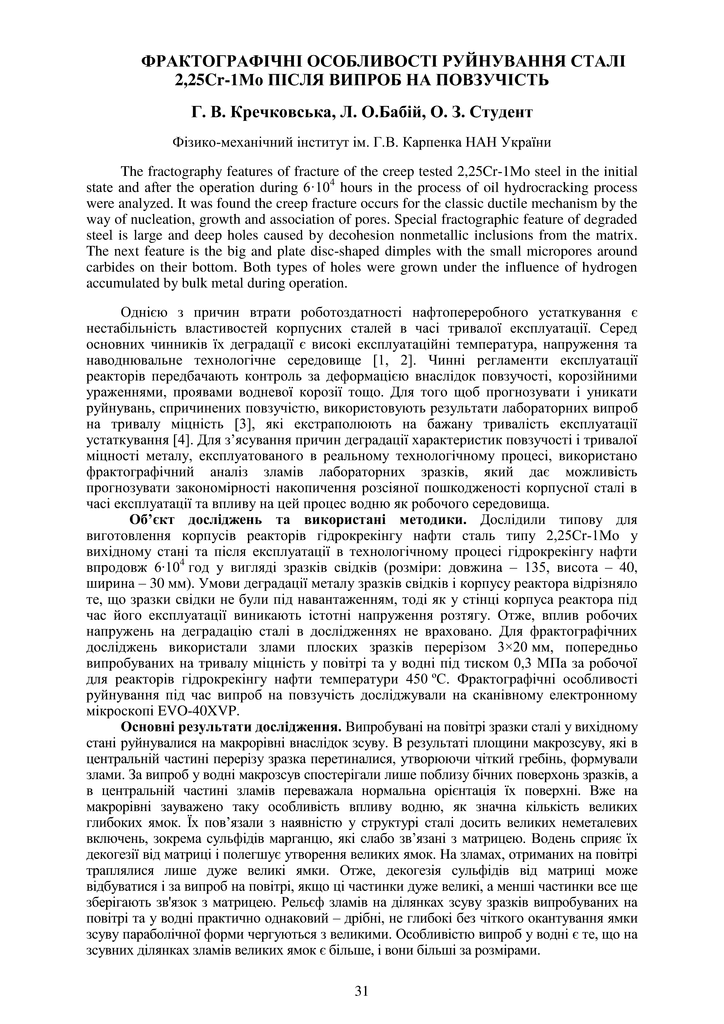

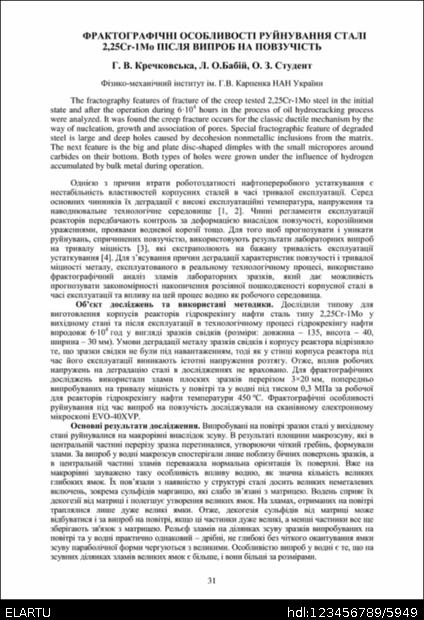

Назва: Фрактографічні особливості руйнування сталі 2,25Cr-1Mo після випроб на повзучість
Автори: Бабій, Л. О.
Студент, О. З.
Приналежність: Фізико-механічний інститут ім. Г.В. Карпенка НАН України
Бібліографічний опис: Кречковська Г. В. Фрактографічні особливості руйнування сталі 2,25Cr-1Mo після випроб на повзучість / Г. В. Кречковська, Л. О. Бабій, О. З. Студент // IV міжнародна науково-технічна конференція „Пошкодження матеріалів під час експлуатації, методи його діагностування і прогнозування“ — Тернопіль : Вид-во ТНТУ імені Івана Пулюя, 2015. — С. 31-34. — (Розсіяне і локалізоване пошкодження матеріалів).
Bibliographic description: Krechkovska H. V., Babii L. O., Student O. Z. Fraktohrafichni osoblyvosti ruinuvannia stali 2,25Cr-1Mo pislia vyprob na povzuchist. International Conference "In-Service Damage of Materials, its Diagnostics and Prediction", Ternopil, TNTU, 2015, P. 31-34 [in Ukrainian].
Є частиною видання: Матеріали IV міжнародної науково-технічної конференції „Пошкодження матеріалів під час експлуатації, методи його діагностування і прогнозування“
Дата публікації: 21-вер-2015
Дата внесення: 28-жов-2015
Видавництво: Вид-во ТНТУ імені Івана Пулюя
Місце видання, проведення: Тернопіль
Ternopil
Діапазон сторінок: 31-34
Короткий огляд (реферат): The fractography features of fracture of the creep tested 2,25Cr-1Mo steel in the initial state and after the operation during 6·104 hours in the process of oil hydrocracking process were analyzed. It was found the creep fracture occurs for the classic ductile mechanism by the way of nucleation, growth and association of pores. Special fractographic feature of degraded steel is large and deep holes caused by decohesion nonmetallic inclusions from the matrix. The next feature is the big and plate disc-shaped dimples with the small micropores around carbides on their bottom. Both types of holes were grown under the influence of hydrogen accumulated by bulk metal during operation.
URI (Уніфікований ідентифікатор ресурсу): http://elartu.tntu.edu.ua/handle/123456789/5949
Власник авторського права: © Тернопільський національний технічний університет імені Івана Пулюя, 2015
Перелік літератури: 1. Локощенко А.М. Ползучесть и длительная прочность металлов в агрессивных середах / А.М. Локощенко. // Фіз.-хім. механіка матеріалів. – 2001. – Т. 37, № 4. – С. 27–41.
2. Testing of welded 2.25CrMo steel, in hot, high-pressure hydrogen under creep conditions / G. Manna, P. Castello, F. Harskamp [et al.]// Engineering Fracture Mechanics. – 2007. – V. 74. – P. 956–968.
3. Бабій Л. Властивості корпусної сталі 15Х2МФА за умов повзучості у газоподібному водні / Бабій Л., Студент О., Загурський А. // Фіз.-хім. механіка матеріалів. Спец.вип. – 2008. – № 7, Т. 1. – C. 100–105.
4. Бабій Л. Оцінювання тривалої міцності корпусних сталей реактора гідрокрекінгу нафти з використанням параметра Ларсона-Міллера / Бабій Л., Студент О., Загурський А. // Вісник ТНТУ. — 2011. — Спецвипуск — частина 2. — С.177-184.
References: 1. Lokoshchenko A.M. Polzuchest y dlytelnaia prochnost metallov v ahressyvnykh seredakh, A.M. Lokoshchenko., Fiz.-khim. mekhanika materialiv. – 2001. – V. 37, No 4. – P. 27–41.
2. Testing of welded 2.25CrMo steel, in hot, high-pressure hydrogen under creep conditions, G. Manna, P. Castello, F. Harskamp [et al.], Engineering Fracture Mechanics. – 2007. – V. 74. – P. 956–968.
3. Babii L. Vlastyvosti korpusnoi stali 15Kh2MFA za umov povzuchosti u hazopodibnomu vodni, Babii L., Student O., Zahurskyi A., Fiz.-khim. mekhanika materialiv. Spets.vyp. – 2008. – No 7, V. 1. – C. 100–105.
4. Babii L. Otsiniuvannia tryvaloi mitsnosti korpusnykh stalei reaktora hidrokrekinhu nafty z vykorystanniam parametra Larsona-Millera, Babii L., Student O., Zahurskyi A., Visnyk TNTU. — 2011. — Spetsvypusk — chastyna 2. — P.177-184.
Тип вмісту: Article
Розташовується у зібраннях:Конференція „Пошкодження матеріалів під час експлуатації, методи його діагностування і прогнозування“ (2015)

Файли цього матеріалу:
Файл Опис РозмірФормат
DMDP_2015_H_V_Krechkovska-Fraktohrafichni_osoblyvosti_31-34.pdf1,39 MBAdobe PDFПереглянути/відкрити
DMDP_2015_H_V_Krechkovska-Fraktohrafichni_osoblyvosti_31-34.djvu380,17 kBDjVuПереглянути/відкрити
DMDP_2015_H_V_Krechkovska-Fraktohrafichni_osoblyvosti_31-34__COVER.png232,69 kBimage/pngПереглянути/відкрити
Показати повний опис матеріалу Перегляд статистики


Усі матеріали в архіві електронних ресурсів захищені авторським правом, всі права збережені.
