1. ELARTU — Інституційний репозитарій ТНТУ імені Івана Пулюя
  2. Матеріали конференцій, семінарів, читань
  3. 2015
  4. Конференція „Пошкодження матеріалів під час експлуатації, методи його діагностування і прогнозування“ (2015)
Будь ласка, використовуйте цей ідентифікатор, щоб цитувати або посилатися на цей матеріал: http://elartu.tntu.edu.ua/handle/123456789/5947

Назва: Особливості руйнування попередньо напруженої арматури за наводнювання у модельному робочому середовищі
Приналежність: Фізико-механічний інститут ім. Г.В. Карпенка НАН України
Бібліографічний опис: Греділь М. I. Особливості руйнування попередньо напруженої арматури за наводнювання у модельному робочому середовищі / М. I. Греділь // IV міжнародна науково-технічна конференція „Пошкодження матеріалів під час експлуатації, методи його діагностування і прогнозування“ — Тернопіль : Вид-во ТНТУ імені Івана Пулюя, 2015. — С. 23-26. — (Розсіяне і локалізоване пошкодження матеріалів).
Bibliographic description: Hredil M. I. Osoblyvosti ruinuvannia poperedno napruzhenoi armatury za navodniuvannia u modelnomu robochomu seredovyshchi. International Conference "In-Service Damage of Materials, its Diagnostics and Prediction", Ternopil, TNTU, 2015, P. 23-26 [in Ukrainian].
Є частиною видання: Матеріали IV міжнародної науково-технічної конференції „Пошкодження матеріалів під час експлуатації, методи його діагностування і прогнозування“
Дата публікації: 21-вер-2015
Дата внесення: 28-жов-2015
Видавництво: Вид-во ТНТУ імені Івана Пулюя
Місце видання, проведення: Тернопіль
Ternopil
Діапазон сторінок: 23-26

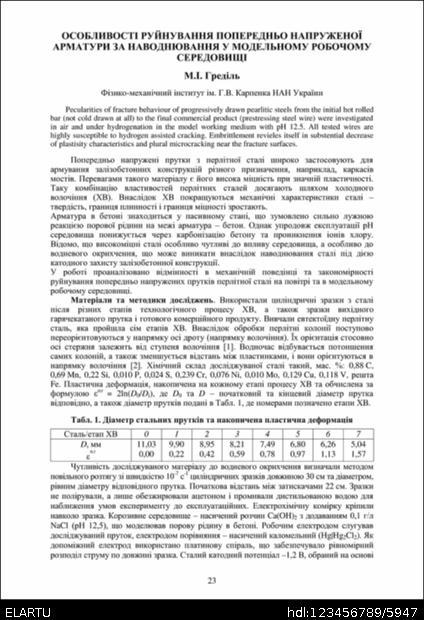

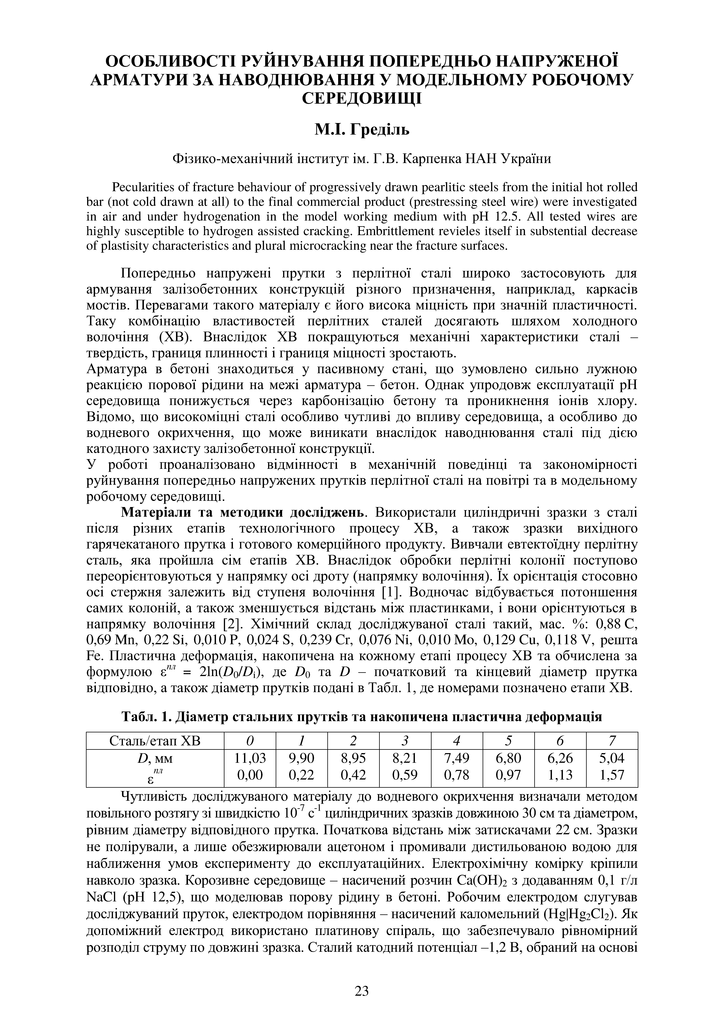

Короткий огляд (реферат): Pecularities of fracture behaviour of progressively drawn pearlitic steels from the initial hot rolled bar (not cold drawn at all) to the final commercial product (prestressing steel wire) were investigated in air and under hydrogenation in the model working medium with pH 12.5. All tested wires are highly susceptible to hydrogen assisted cracking. Embrittlement revieles itself in substential decrease of plastisity characteristics and plural microcracking near the fracture surfaces.
URI (Уніфікований ідентифікатор ресурсу): http://elartu.tntu.edu.ua/handle/123456789/5947
Власник авторського права: © Тернопільський національний технічний університет імені Івана Пулюя, 2015
Перелік літератури: 1. Toribio J., Ovejero E. Effect of cold drawing on microstructure and corrosion performance of high-strength steel // Mechanics of Time-Dependent Materials. – 1998. – №1. – Р. 307–319.
2. Toribio J., Ovejero E. Effect of cumulative cold drawing on the pearlite interlamellar spacing in eutectoid steel // Scripta Materialia. – 1998. – 39. – № 3. – Рp. 323–328.
3. Hredil M.I., Toribio J. Corrosion resistance of prestressing steel wires // Фіз.-хім. механіка матеріалів. – 2014. – №5. – С. 39–43.
4. J. Toribio, E. Ovejero. Failure analysis of cold drawn prestressing steel wires subjected to stress corrosion cracking // Engineering Failure Analysis. – 2005. – 12. – Р. 654–661.
5. Quantitative fractographic analysis of the fracture behaviour of progressively drawn pearlitic steels / J. Ayaso, B. González, J.C. Matos // Proc. of the 10 th Portuguese Conference On Fracture. – February 22–24, 2006. – Guimarães, Portugal. – 9 p.
6. E. Proverbio, P. Longo. Sub critical crack growth in hydrogen assisted cracking of cold drawn eutectoid steel // Corrosion Science. – 2007. – 49. – Р. 2421–2435.
References: 1. Toribio J., Ovejero E. Effect of cold drawing on microstructure and corrosion performance of high-strength steel, Mechanics of Time-Dependent Materials. – 1998. – No 1. – R. 307–319.
2. Toribio J., Ovejero E. Effect of cumulative cold drawing on the pearlite interlamellar spacing in eutectoid steel, Scripta Materialia. – 1998. – 39. – No 3. – Rp. 323–328.
3. Hredil M.I., Toribio J. Corrosion resistance of prestressing steel wires, Fiz.-khim. mekhanika materialiv. – 2014. – No 5. – P. 39–43.
4. J. Toribio, E. Ovejero. Failure analysis of cold drawn prestressing steel wires subjected to stress corrosion cracking, Engineering Failure Analysis. – 2005. – 12. – R. 654–661.
5. Quantitative fractographic analysis of the fracture behaviour of progressively drawn pearlitic steels, J. Ayaso, B. González, J.C. Matos, Proc. of the 10 th Portuguese Conference On Fracture. – February 22–24, 2006. – Guimarães, Portugal. – 9 p.
6. E. Proverbio, P. Longo. Sub critical crack growth in hydrogen assisted cracking of cold drawn eutectoid steel, Corrosion Science. – 2007. – 49. – R. 2421–2435.
Тип вмісту: Article
Розташовується у зібраннях:Конференція „Пошкодження матеріалів під час експлуатації, методи його діагностування і прогнозування“ (2015)

Файли цього матеріалу:
Файл Опис РозмірФормат
DMDP_2015_M_I_Hredil-Osoblyvosti_ruinuvannia_23-26.pdf1,76 MBAdobe PDFПереглянути/відкрити
DMDP_2015_M_I_Hredil-Osoblyvosti_ruinuvannia_23-26.djvu447,53 kBDjVuПереглянути/відкрити
DMDP_2015_M_I_Hredil-Osoblyvosti_ruinuvannia_23-26__COVER.png213,14 kBimage/pngПереглянути/відкрити
Показати повний опис матеріалу Перегляд статистики


Усі матеріали в архіві електронних ресурсів захищені авторським правом, всі права збережені.
