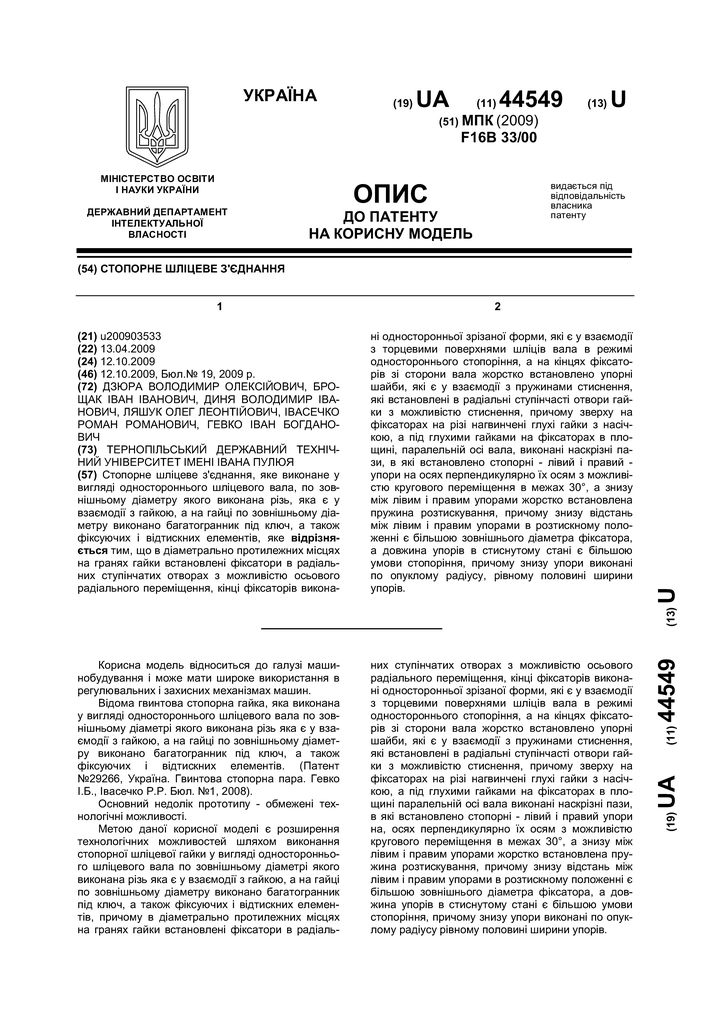

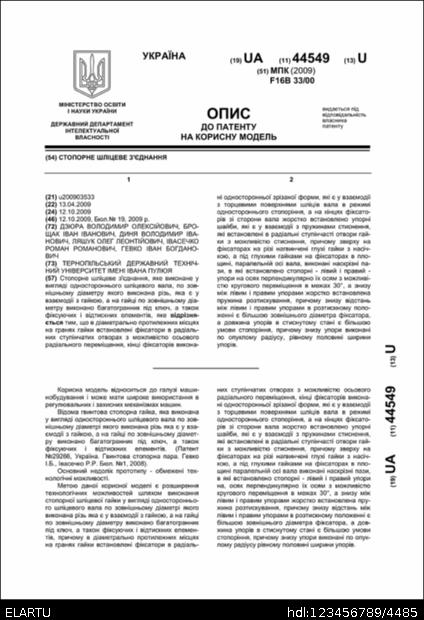

Стопорне шліцеве з’єднання

Abstract

Стопорне шліцеве з’єднання, яке виконане у вигляді одностороннього шліцевого вала, по зовнішньому діаметру якого виконана різь, яка є у взаємодії з гайкою, а на гайці по зовнішньому діаметру виконано багатогранник під ключ, а також фіксуючих і відтискних елементів, яке відрізняється тим, що в діаметрально протилежних місцях на гранях гайки встановлені фіксатори в радіальних ступінчатих отворах з можливістю осьового радіального переміщення, кінці фіксаторів виконані односторонньої зрізаної форми, які є у взаємодії з торцевими поверхнями шліців вала в режимі одностороннього стопоріння, а на кінцях фіксаторів зі сторони вала жорстко встановлено упорні шайби, які є у взаємодії з пружинами стиснення, які встановлені в радіальні ступінчасті отвори гайки з можливістю стиснення, причому зверху на фіксаторах на різі нагвинчені глухі гайки з насічкою, а під глухими гайками на фіксаторах в площині, паралельній осі вала, виконані наскрізні пази, в які встановлено стопорні - лівий і правий - упори на осях перпендикулярно їх осям з можливістю кругового переміщення в межах 30°, а знизу між лівим і правим упорами жорстко встановлена пружина розтискування, причому знизу відстань між лівим і правим упорами в розтискному положенні є більшою зовнішнього діаметра фіксатора, а довжина упорів в стиснутому стані є більшою умови стопоріння, причому знизу упори виконані по опуклому радіусу, рівному половині ширини упорів.
