| Назва: | Універсальний стенд для дослідження і випробування синхронних карданних шарнірів |
| Інші назви: | Universal testbench for study and testing synchronous cardan hinges Универсальный стенд для исследования и испытания синхронных карданных шарниров |
| Автори: | Пилипець, Михайло Ількович Саньоцький, Андрій Михайлович Pylypets, Mykhailo Ilkovych Saniotskyi, Andrii Mykhailovych Пилипец, Михаил Ильич Саньоцкий, Андрей Михайлович |

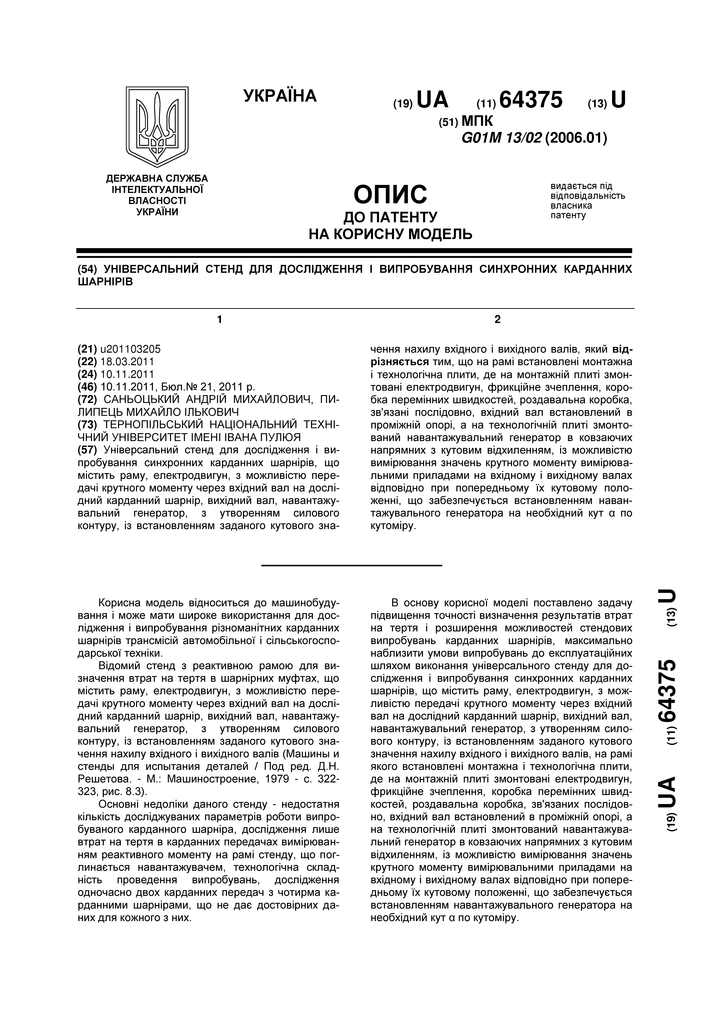

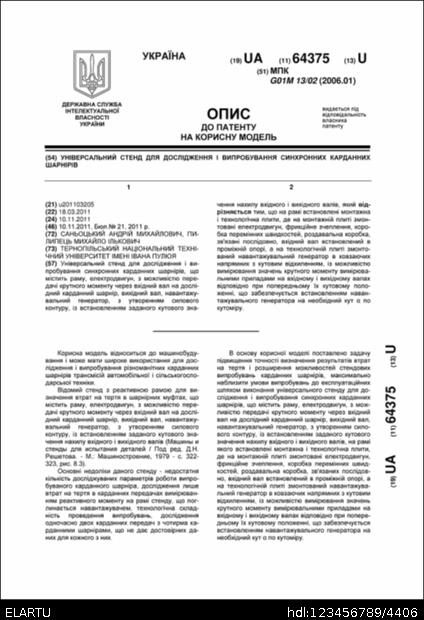

| Бібліографічний опис: | Патент 64375 UA, МПК G01M 13/02. Універсальний стенд для дослідження і випробування синхронних карданних шарнірів [Текст] / Саньоцький Андрій Михайлович, Пилипець Михайло Ількович (Україна) - опубл. 10.11.2011. Patent 64375 UA, MPK G01M 13/02. Universal testbench for study and testing synchronous cardan hinges [Text] / Saniotskyi Andrii Mykhailovych, Pylypets Mykhailo Ilkovych (Ukraine) - publ. 10.11.2011. Патент 64375 UA, МПК G01M 13/02. Универсальный стенд для исследования и испытания синхронных карданных шарниров [Текст] / Саньоцкий Андрей Михайлович, Пилипец Михаил Ильич (Украина) - опубл. 10.11.2011. |
| Дата публікації: | 10-лис-2011 |
| Дата внесення: | 24-вер-2014 |
| Теми: | G01M 13/02 випробування передавальних механізмів |
| Короткий огляд (реферат): | Універсальний стенд для дослідження і випробування синхронних карданних шарнірів, що містить раму, електродвигун, з можливістю передачі крутного моменту через вхідний вал на дослідний карданний шарнір, вихідний вал, навантажувальний генератор, з утворенням силового контуру, із встановленням заданого кутового значення нахилу вхідного і вихідного валів, який відрізняється тим, що на рамі встановлені монтажна і технологічна плити, де на монтажній плиті змонтовані електродвигун, фрикційне зчеплення, коробка перемінних швидкостей, роздавальна коробка, зв’язані послідовно, вхідний вал встановлений в проміжній опорі, а на технологічній плиті змонтований навантажувальний генератор в ковзаючих напрямних з кутовим відхиленням, із можливістю вимірювання значень крутного моменту вимірювальними приладами на вхідному і вихідному валах відповідно при попередньому їх кутовому положенні, що забезпечується встановленням навантажувального генератора на необхідний кут α по кутоміру. |
| URI (Уніфікований ідентифікатор ресурсу): | http://elartu.tntu.edu.ua/handle/123456789/4406 |
| Інші ідентифікатори: | 64375 |
| Власник авторського права: | ® Саньоцький Андрій Михайлович, Пилипець Михайло Ількович |
| Тип вмісту: | Other |
| Розташовується у зібраннях: | 2011 |
