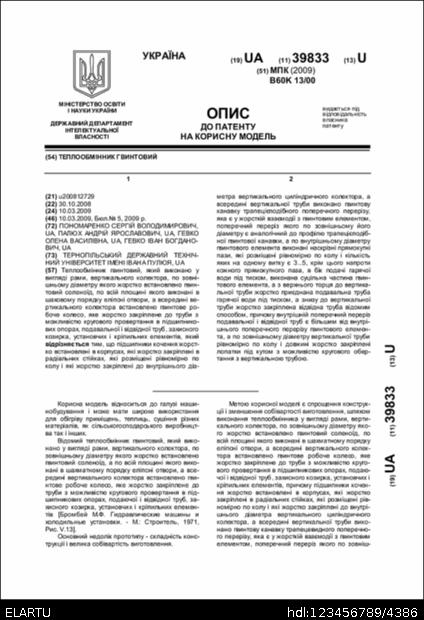

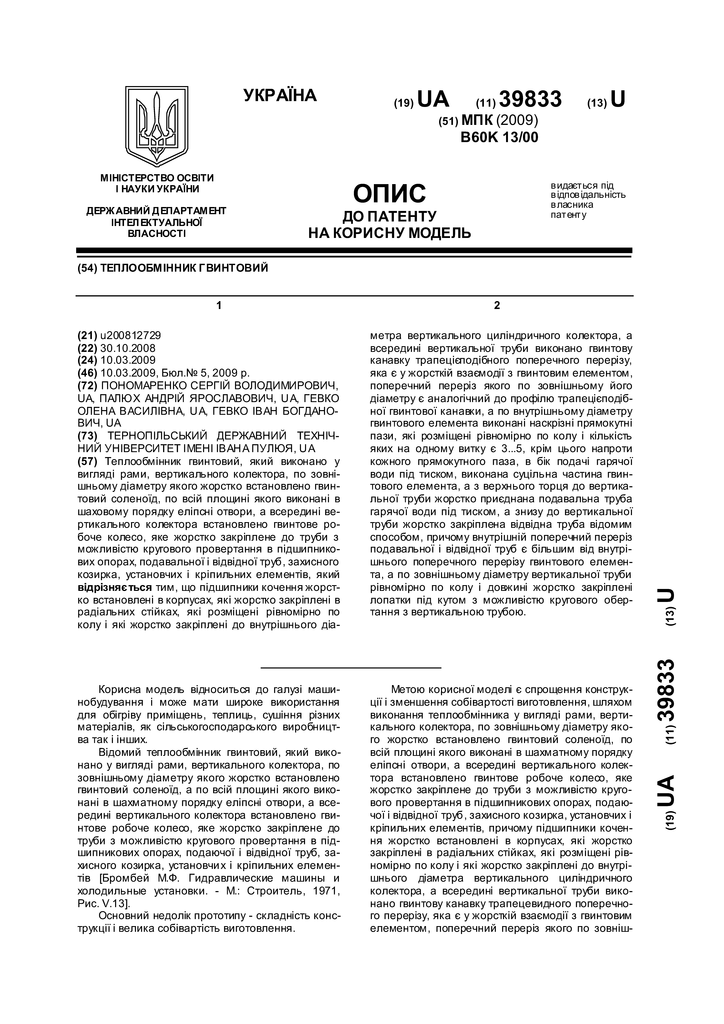

Теплообмінник гвинтовий

Abstract

Теплообмінник гвинтовий, який виконано у вигляді рами, вертикального колектора, по зовнішньому діаметру якого жорстко встановлено гвинтовий соленоїд, по всій площині якого виконані в шаховому порядку еліпсні отвори, а всередині вертикального колектора встановлено гвинтове робоче колесо, яке жорстко закріплене до труби з можливістю кругового провертання в підшипникових опорах, подавальної і відвідної труб, захисного козирка, установчих і кріпильних елементів, який відрізняється тим, що підшипники кочення жорстко встановлені в корпусах, які жорстко закріплені в радіальних стійках, які розміщені рівномірно по колу і які жорстко закріплені до внутрішнього діаметра вертикального циліндричного колектора, а всередині вертикальної труби виконано гвинтову канавку трапецієподібного поперечного перерізу, яка є у жорсткій взаємодії з гвинтовим елементом, поперечний переріз якого по зовнішньому його діаметру є аналогічний до профілю трапецієподібної гвинтової канавки, а по внутрішньому діаметру гвинтового елемента виконані наскрізні прямокутні пази, які розміщені рівномірно по колу і кількість яких на одному витку є 3...5, крім цього напроти кожного прямокутного паза, в бік подачі гарячої води під тиском, виконана суцільна частина гвинтового елемента, а з верхнього торця до вертикальної труби жорстко приєднана подавальна труба гарячої води під тиском, а знизу до вертикальної труби жорстко закріплена відвідна труба відомим способом, причому внутрішній поперечний переріз подавальної і відвідної труб є більшим від внутрішнього поперечного перерізу гвинтового елемента, а по зовнішньому діаметру вертикальної труби рівномірно по колу і довжині жорстко закріплені лопатки під кутом з можливістю кругового обертання з вертикальною трубою.
