Назва: | Привідний механізм сепаратора |
Інші назви: | Drive mechanism of separator Приводной механизм сепаратора |
Автори: | Лисенко, Леонід Власович Лисенко, Людмила Леонідівна Шинкарик, Марія Миколаївна Шинкарик, Микола В’ячеславович Lysenko, Leonid Vlasovych Lysenko, Liudmyla Leonidivna Shynkaryk, Mykola Viacheslavovych Shynkaryk, Maria Mykolaivna Лысенко, Леонид Власьевич Лысенко, Людмила Леонидовна Шинкарик, Мария Николаевна Шинкарик, Николай Вячеславович |
Бібліографічний опис: | Патент 37188 UA, МПК B04B 1/00, B04B 5/00. Привідний механізм сепаратора [Текст] / Лисенко Людмила Леонідівна, Шинкарик Микола В’ячеславович, Шинкарик Марія Миколаївна, Лисенко Леонід Власович (Україна) - опубл. 25.11.2008. Patent 37188 UA, MPK B04B 1/00, B04B 5/00. Drive mechanism of separator [Text] / Shynkaryk Maria Mykolaivna, Lysenko Leonid Vlasovych, Lysenko Liudmyla Leonidivna, Shynkaryk Mykola Viacheslavovych (Ukraine) - publ. 25.11.2008. Патент 37188 UA, МПК B04B 1/00, B04B 5/00. Приводной механизм сепаратора [Текст] / Шинкарик Мария Николаевна, Лысенко Леонид Власьевич, Лысенко Людмила Леонидовна, Шинкарик Николай Вячеславович (Украина) - опубл. 25.11.2008. |
Дата публікації: | 25-лис-2008 |
Дата внесення: | 24-вер-2014 |
Теми: | B04B 1/00 B04B 5/00 центрифуги з обертовими барабанами, забезпеченими неперфорованими кожухами, для розділення переважно рідких сумішей з твердими частинками або без них інші центрифуги |
Короткий огляд (реферат): | Привідний механізм сепаратора, що складається із електродвигуна, муфти, мультиплікатора, вертикального вала, який відрізняється тим, що мультиплікатор виконаний у вигляді двох роторно-лопатевих гідромашин, одна з яких є гідронасосом і з’єднана через муфту з електродвигуном, а друга, що з’єднана з вертикальним валом, є гідродвигуном, в кожній гідромашині в центральному отворі статора встановлений ротор, на якому в півциліндричних впадинах жорстко закріплені два ролики-лопаті, розміщені діаметрально протилежно, діаметр яких рівний 2/3 діаметра ротора, в контакті з циліндричною поверхнею ротора розміщений ролик-замикач, встановлений в пазу статора, на ролику-замикачі виконано два півциліндричних заглиблення, розміщених діаметрально протилежно, радіус заглиблень рівний радіусу роликів-лопатей, ротор і ролик-замикач кінематично зв’язані між собою зубчастою передачею, передаточне відношення зубчастої передачі і відношення діаметрів ротора і ролика-замикача рівне 1:1, нагнітаюча порожнина гідронасоса і напірна порожнина гідродвигуна з’єднані нагнітальним гідропроводом, зливна порожнина гідродвигуна і всмоктуюча порожнина гідронасоса з’єднані зливним гідропроводом і між ними встановлений бачок, а нагнітальний і зливний трубопроводи з’єднані каналом в гідронасосі, в якому встановлений редукційний клапан. |
URI (Уніфікований ідентифікатор ресурсу): | http://elartu.tntu.edu.ua/handle/123456789/4144 |
Інші ідентифікатори: | 37188 |
Власник авторського права: | ® Лисенко Людмила Леонідівна, Шинкарик Микола В’ячеславович, Шинкарик Марія Миколаївна, Лисенко Леонід Власович |
Тип вмісту: | Other |
Розташовується у зібраннях: | 2008 |
Файли цього матеріалу:
Файл | Опис | Розмір | Формат | |
---|---|---|---|---|
3-37188-prividnijj-mekhanizm-separatora.pdf | 129,32 kB | Adobe PDF | Переглянути/відкрити | |
3-37188-prividnijj-mekhanizm-separatora.djvu | 182,09 kB | DjVu | Переглянути/відкрити | |

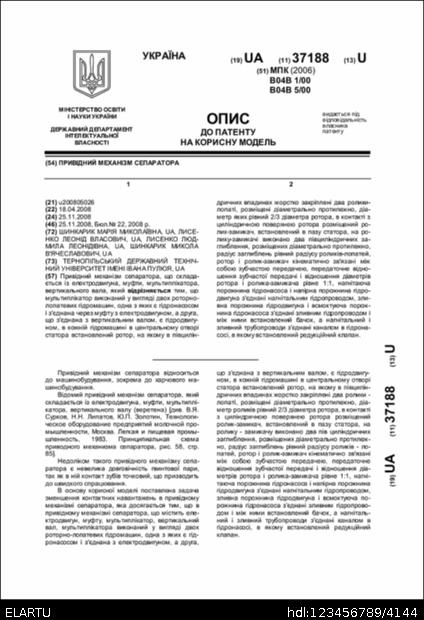

3-37188-prividnijj-mekhanizm-separatora__COVER.png | 1,1 MB | image/png | Переглянути/відкрити |
