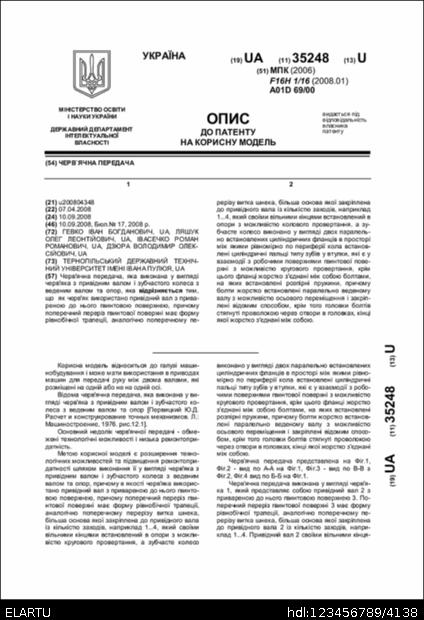

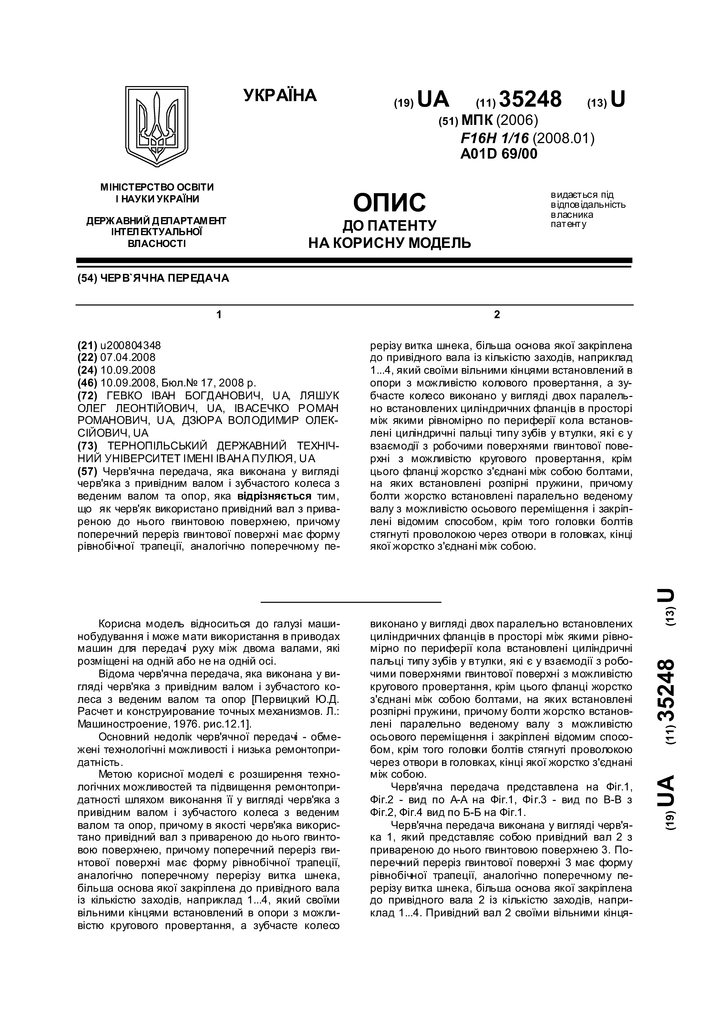

Черв’ячна передача

Abstract

Черв’ячна передача, яка виконана у вигляді черв’яка з привідним валом і зубчастого колеса з веденим валом та опор, яка відрізняється тим, що як черв’як використано привідний вал з привареною до нього гвинтовою поверхнею, причому поперечний переріз гвинтової поверхні має форму рівнобічної трапеції, аналогічно поперечному перерізу витка шнека, більша основа якої закріплена до привідного вала із кількістю заходів, наприклад 1...4, який своїми вільними кінцями встановлений в опори з можливістю колового провертання, а зубчасте колесо виконано у вигляді двох паралельно встановлених циліндричних фланців в просторі між якими рівномірно по периферії кола встановлені циліндричні пальці типу зубів у втулки, які є у взаємодії з робочими поверхнями гвинтової поверхні з можливістю кругового провертання, крім цього фланці жорстко з’єднані між собою болтами, на яких встановлені розпірні пружини, причому болти жорстко встановлені паралельно веденому валу з можливістю осьового переміщення і закріплені відомим способом, крім того головки болтів стягнуті проволокою через отвори в головках, кінці якої жорстко з’єднані між собою.
