Назва: Спосіб проточування перервних еліпсних гвинтових поверхонь
Інші назви: Method for gnowing-through irregular eliptical screw surfaces
Способ проточки прерывистых элипсных винтовых поверхностей
Автори: Васильків, Василь Васильович
Гевко, Ігор Богданович
Гудь, Віктор Зіновійович
Пилипець, Михайло Ількович
Hevko, Ihor Bohdanovych
Pylypets, Mykhailo Ilkovych
Vasylkiv, Vasyl Vasyliovych
Василькив, Василий Васильевич
Гевко, Игорь Богданович
Пилипец, Михаил Илькович

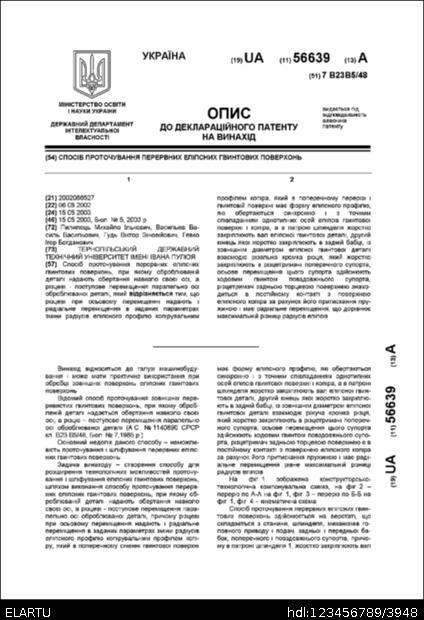

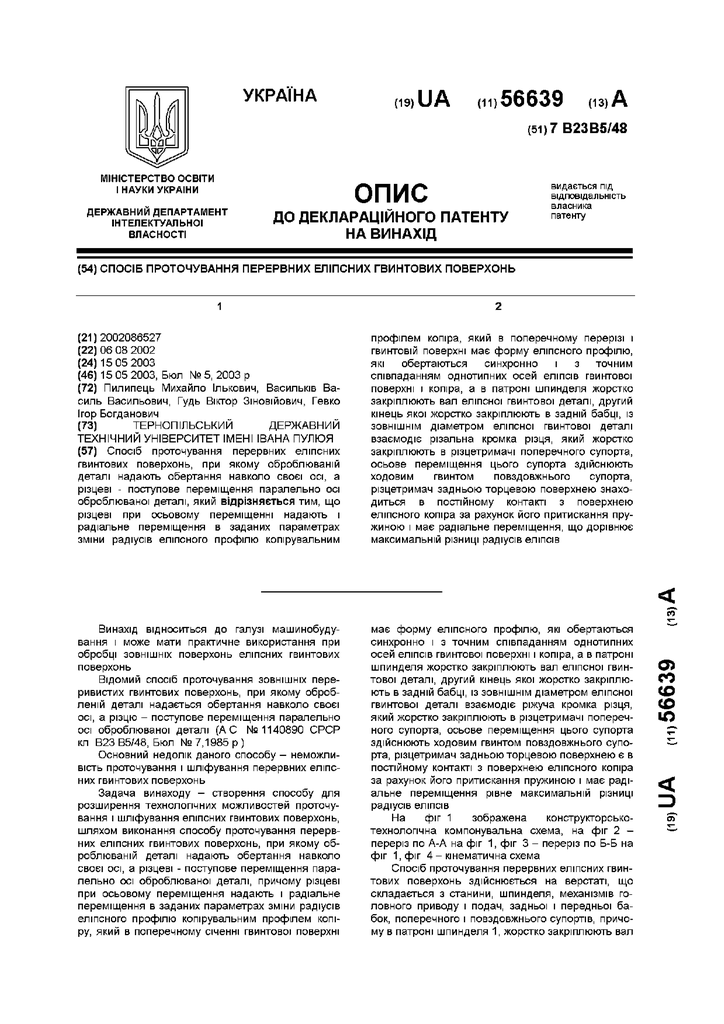

Бібліографічний опис: Патент 56639 UA, МПК B23B 5/00. Спосіб проточування перервних еліпсних гвинтових поверхонь [Текст] / Пилипець Михайло Ількович, Васильків Василь Васильович, Гевко Ігор Богданович, Гудь Віктор Зіновійович (Україна) - опубл. 15.05.2003.
Patent 56639 UA, MPK B23B 5/00. Method for gnowing-through irregular eliptical screw surfaces [Text] / Pylypets Mykhailo Ilkovych, Vasylkiv Vasyl Vasyliovych, Hevko Ihor Bohdanovych (Ukraine) - publ. 15.05.2003.
Патент 56639 UA, МПК B23B 5/00. Способ проточки прерывистых элипсных винтовых поверхностей [Текст] / Пилипец Михаил Илькович, Василькив Василий Васильевич, Гевко Игорь Богданович (Украина) - опубл. 15.05.2003.
Дата публікації: 15-тра-2003
Дата внесення: 24-вер-2014
Теми: B23B 5/00
токарні верстати або пристрої, пристосовані для обробки спеціальних виробів
допоміжні пристрої, спеціально призначені для них
Короткий огляд (реферат): Спосіб проточування перервних еліпсних гвинтових поверхонь, при якому оброблюваній деталі надають обертання навколо своєї осі, а різцеві - поступове переміщення паралельно осі оброблюваної деталі, який відрізняється тим, що різцеві при осьовому переміщенні надають і радіальне переміщення в заданих параметрах зміни радіусів еліпсного профілю копірувальним профілем копіра, який в поперечному перерізі і гвинтовій поверхні має форму еліпсного профілю, які обертаються синхронно і з точним співпаданням однотипних осей еліпсів гвинтової поверхні і копіра, а в патроні шпинделя жорстко закріплюють вал еліпсної гвинтової деталі, другий кінець якої жорстко закріплюють в задній бабці, із зовнішнім діаметром еліпсної гвинтової деталі взаємодіє різальна кромка різця, який жорстко закріплюють в різцетримачі поперечного супорта, осьове переміщення цього супорта здійснюють ходовим гвинтом повздовжнього супорта, різцетримач задньою торцевою поверхнею знаходиться в постійному контакті з поверхнею еліпсного копіра за рахунок його притискання пружиною і має радіальне переміщення, що дорівнює максимальній різниці радіусів еліпсів.
URI (Уніфікований ідентифікатор ресурсу): http://elartu.tntu.edu.ua/handle/123456789/3948
Інші ідентифікатори: 56639
Власник авторського права: ® Пилипець Михайло Ількович, Васильків Василь Васильович, Гевко Ігор Богданович, Гудь Віктор Зіновійович
Тип вмісту: Other
