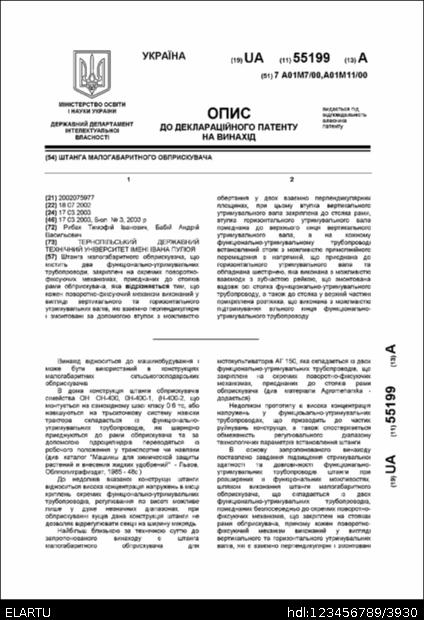

Штанга малогабаритного обприскувача

Abstract

Штанга малогабаритного обприскувача, що містить два функціонально-утримувальних трубопроводи, закріплені на окремих поворотно-фіксуючих механізмах, приєднаних до стояків рами обприскувача, яка відрізняється тим, що кожен поворотно-фіксуючий механізм виконаний у вигляді вертикального та горизонтального утримувальних валів, які взаємно перпендикулярні і змонтовані за допомогою втулок з можливістю обертання у двох взаємно перпендикулярних площинах, при цьому втулка вертикального утримувального вала закріплена до стояка рами, втулка горизонтального утримувального вала приєднана до верхнього кінця вертикального утримувального вала, а на кожному функціонально-утримувальному трубопроводі встановлений стояк з можливістю прямолінійного переміщення в напрямній, що приєднана до горизонтального утримувального вала та обладнана шестірнею, яка виконана з можливістю взаємодії з зубчастою рейкою, що змонтована вздовж осі стояка функціонально-утримувального трубопроводу, а також до стояка у верхній частині прикріплена розтяжка, що виконана з можливістю підтримування вільного кінця функціонально-утримувального трубопроводу.
