Верстат для порізки конвеєрної стрічки на смуги

Abstract

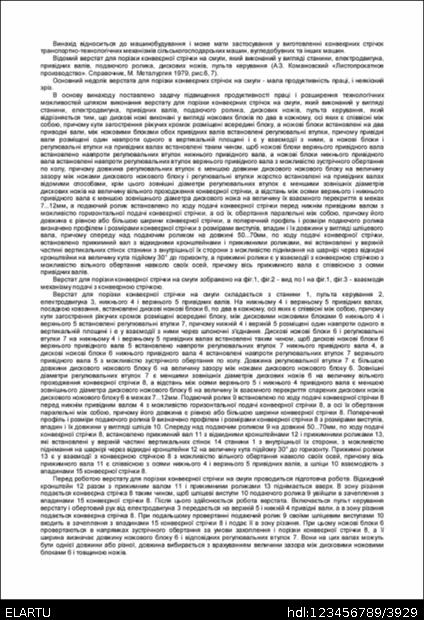

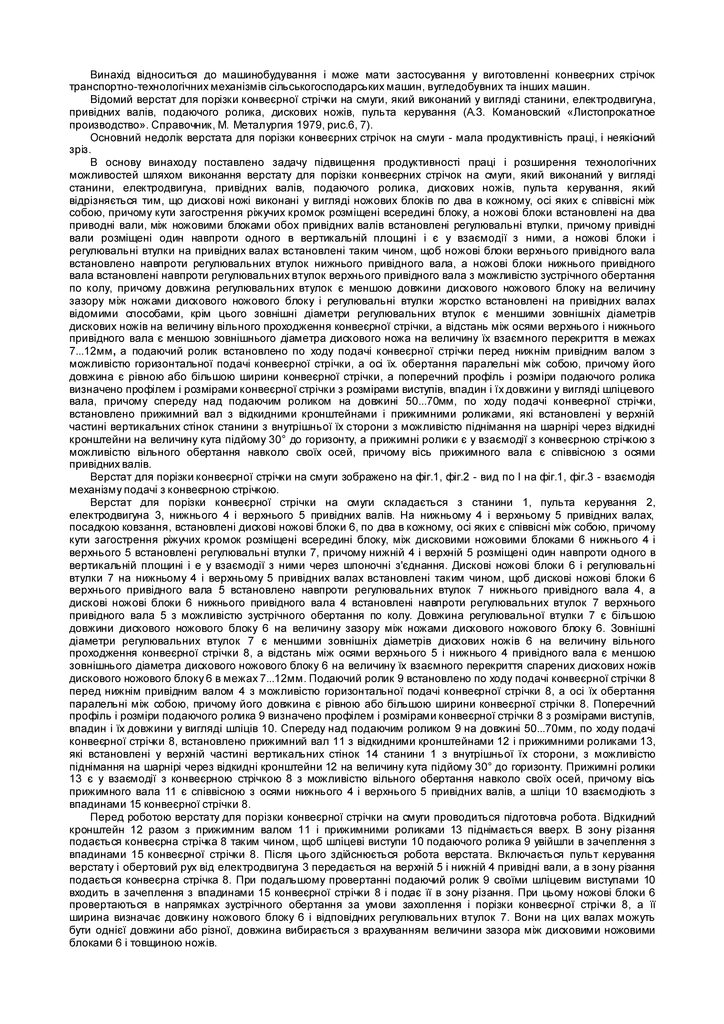

Верстат для порізки конвеєрної стрічки на смуги, який виконаний у вигляді станини, електродвигуна, привідних валів, подаючого ролика, дискових ножів, пульта керування, який відрізняється тим, що дискові ножі виконані у вигляді ножових блоків по два в кожному, осі яких є співвісні між собою, причому кути загострення різальних кромок розміщені всередині блока, а ножові блоки встановлені на два привідні вали, між ножовими блоками обох привідних валів встановлені регулювальні втулки, причому привідні вали розміщені один навпроти одного в вертикальній площині і є у взаємодії з ними, а ножові блоки і регулювальні втулки на привідних валах встановлені таким чином, щоб ножові блоки верхнього привідного вала встановлено навпроти регулювальних втулок нижнього привідного вала, а ножові блоки нижнього привідного вала встановлені навпроти регулювальних втулок верхнього привідного вала з можливістю зустрічного обертання по колу, причому довжина регулювальних втулок є меншою від довжини дискового ножового блока на величину зазору між ножами дискового ножового блока і регулювальні втулки жорстко встановлені на привідних валах відомими способами, крім цього зовнішні діаметри регулювальних втулок є меншими від зовнішніх діаметрів дискових ножів на величину вільного проходження конвеєрної стрічки, а відстань між осями верхнього і нижнього привідного вала є меншою від зовнішнього діаметра дискового ножа на величину їх взаємного перекриття в межах 7...12 мм, а подаючий ролик встановлено по ходу подачі конвеєрної стрічки перед нижнім привідним валом з можливістю горизонтальної подачі конвеєрної стрічки, а осі їх обертання паралельні між собою, причому його довжина є рівною або більшою від ширини конвеєрної стрічки, а поперечний профіль і розміри подаючого ролика визначено профілем і розмірами конвеєрної стрічки з розмірами виступів, впадин і їх довжини у вигляді шліцевого вала, причому спереду над подаючим роликом на довжині 50...70 мм, по ходу подачі конвеєрної стрічки, встановлено притискний вал з відкидними кронштейнами і притискними роликами, які встановлені у верхній частині вертикальних стінок станини з внутрішньої їх сторони з можливістю піднімання на шарнірі через відкидні кронштейни на величину кута підйому 30° до горизонту, а притискні ролики є у взаємодії з конвеєрною стрічкою з можливістю вільного обертання навколо своїх осей, причому вісь притискного вала є співвісною з осями привідних валів.
