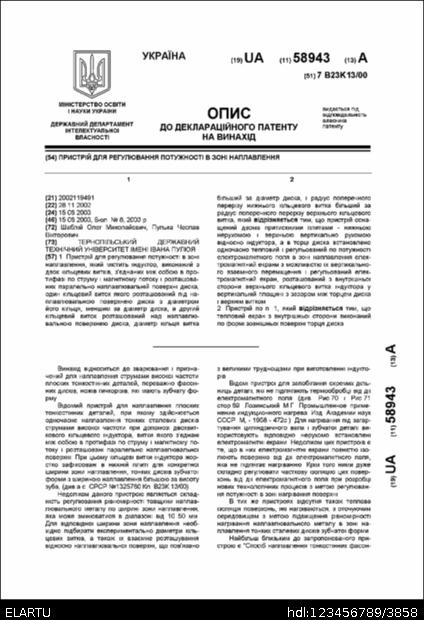

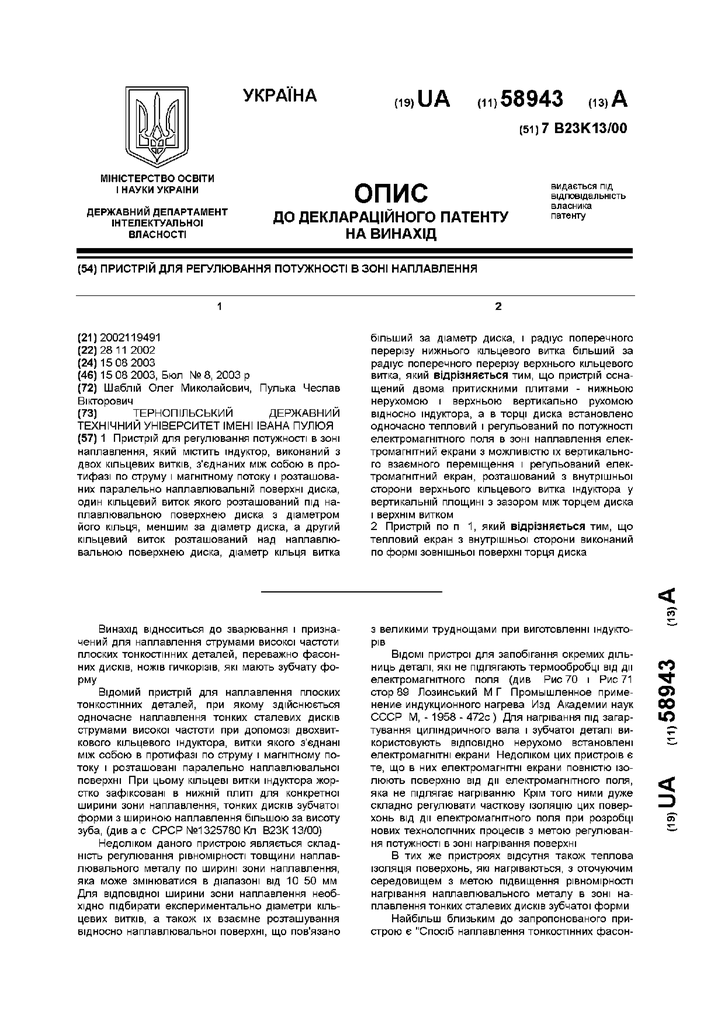

Пристрій для регулювання потужності в зоні наплавлення

Abstract

1. Пристрій для регулювання потужності в зоні наплавлення, який містить індуктор, виконаний з двох кільцевих витків, з’єднаних між собою в протифазі по струму і магнітному потоку і розташованих паралельно наплавлювальній поверхні диска, один кільцевий виток якого розташований під наплавлювальною поверхнею диска з діаметром його кільця, меншим за діаметр диска, а другий кільцевий виток розташований над наплавлювальною поверхнею диска, діаметр кільця витка більший за діаметр диска, і радіус поперечного перерізу нижнього кільцевого витка більший за радіус поперечного перерізу верхнього кільцевого витка, який відрізняється тим, що пристрій оснащений двома притискними плитами - нижньою нерухомою і верхньою вертикально рухомою відносно індуктора, а в торці диска встановлено одночасно тепловий і регульований по потужності електромагнітного поля в зоні наплавлення електромагнітний екрани з можливістю їх вертикального взаємного переміщення і регульований електромагнітний екран, розташований з внутрішньої сторони верхнього кільцевого витка індуктора у вертикальній площині з зазором між торцем диска і верхнім витком.
