Назва: | Регульований пластинчастий насос дворазової дії |
Інші назви: | Controlled double-acting vane pump Регулируемый пластинчатый насос двукратного действия |
Автори: | Лисенко, Леонід Власович Шинкарик, Марія Миколаївна Юкало, Володимир Глібович Lysenko, Leonid Vlasovych Shynkaryk, Maria Mykolaivna Yukalo, Volodymyr Hlibovych Лысенко, Леонид Власович Лысенко, Леонид Власьевич Шинкарик, Мария Николаевна Юкало, Владимир Глебович |
Бібліографічний опис: | Патент 37665 UA, МПК F04C 2/344. Регульований пластинчастий насос дворазової дії [Текст] / Лисенко Леонід Власович, Юкало Володимир Глібович, Шинкарик Марія Миколаївна (Україна) - опубл. 15.05.2001. Patent 37665 UA, MPK F04C 2/344. Controlled double-acting vane pump [Text] / Lysenko Leonid Vlasovych, Shynkaryk Maria Mykolaivna, Yukalo Volodymyr Hlibovych (Ukraine) - publ. 15.05.2001. Патент 37665 UA, МПК F04C 2/344. Регулируемый пластинчатый насос двукратного действия [Текст] / Лысенко Леонид Власович, Лысенко Леонид Власьевич, Шинкарик Мария Николаевна, Юкало Владимир Глебович (Украина) - опубл. 15.05.2001. |
Дата публікації: | 15-тра-2001 |
Дата внесення: | 24-вер-2014 |
Теми: | F04C 2/344 з лопатями, що переміщаються зворотно-поступально щодо внутрішнього елемента |
Короткий огляд (реферат): | Регульований пластинчастий насос дворазової дії складається з корусу і кришки, в розточках яких розміщені статор, ротор з пластинами, розподільні диски, які підтискаються в осьовому напрямі пружинами, ротор за допомогою шліців з’єднаний з привідним валом, який встановлений на шарикопідшипниках, який відрізняється тим, що з боку всмоктувальної порожнини встановлені основний і додатковий розподільні диски, в основному диску виконано два впускних і два перепускних вікна, в додатковому диску виконано два вікна, виконуючих функції впускних і перепускних вікон, на маточині додаткового диска виконані зуби, які знаходяться в зачепленні з рейкою керування, і додатковий розподільний диск має можливість обертатись навколо своєї осі, при цьому всмоктуючі робочі камери насоса беззмінно з’єднані через вікна основного і додаткового дисків з всмоктуючою порожниною, зі сторони - нагнітаючої порожнини випускні вікна в розподільному диску перекриті пластинчастими клапанами. |
URI (Уніфікований ідентифікатор ресурсу): | http://elartu.tntu.edu.ua/handle/123456789/3728 |
Інші ідентифікатори: | 37665 |
Власник авторського права: | ® Лисенко Леонід Власович, Юкало Володимир Глібович, Шинкарик Марія Миколаївна |
Тип вмісту: | Other |
Розташовується у зібраннях: | 2001 |
Файли цього матеріалу:
Файл | Опис | Розмір | Формат | |
---|---|---|---|---|
3-37665-regulovanijj-plastinchastijj-nasos-dvorazovo-di.pdf | 227,94 kB | Adobe PDF | Переглянути/відкрити | |
3-37665-regulovanijj-plastinchastijj-nasos-dvorazovo-di.djvu | 249,11 kB | DjVu | Переглянути/відкрити | |

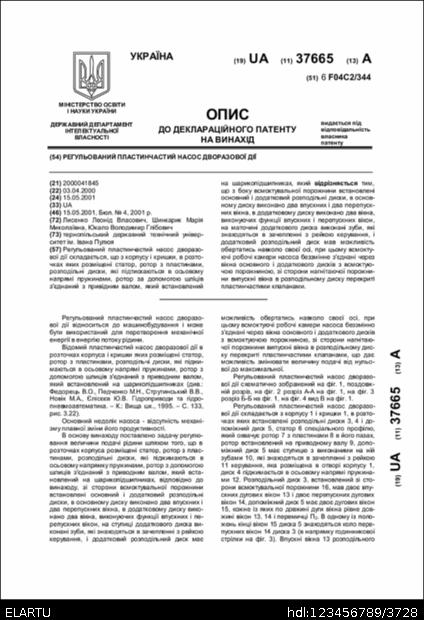

3-37665-regulovanijj-plastinchastijj-nasos-dvorazovo-di__COVER.png | 1,18 MB | image/png | Переглянути/відкрити |
