Назва: Стенд для дослідження механічних систем приводів
Інші назви: Test bench for study of mechanical systems of drives
Стенд для исследования механических систем приводов
Автори: Івасечко, Роман Романович
Гевко, Іван Богданович
Дячун, Андрій Євгенович
Ляшук, Олег Леонтійович
Рогатинський, Роман Михайлович
Diachun, Andrii Yevhenovych
Hevko, Ivan Bohdanovych
Ivasechko, Roman Romanovych
Liashuk, Oleh Leontiiovych
Rohatynskyi, Roman Mykhailovych
Гевко, Иван Богданович
Дячун, Андрей Евгеньевич
Ивасечко, Роман Романович
Ляшук, Олег Леонтиевич
Рогатинский, Роман Михайлович

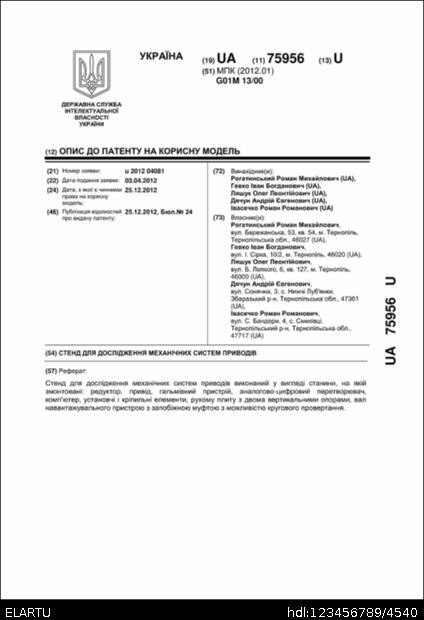

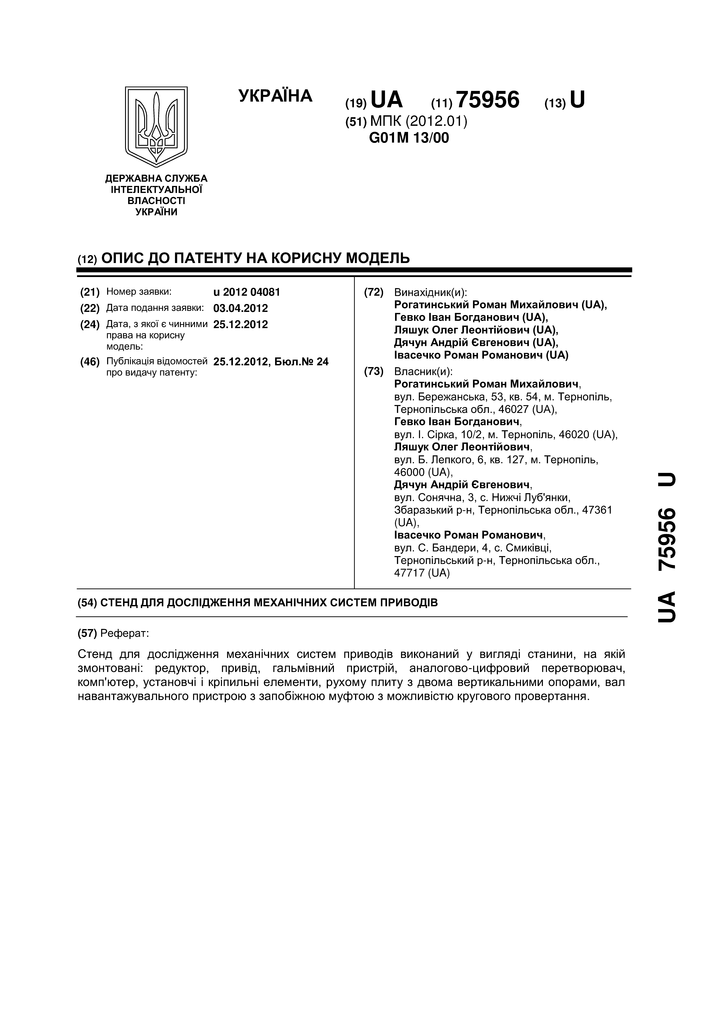

Бібліографічний опис: Патент 75956 UA, МПК G01M 13/00. Стенд для дослідження механічних систем приводів [Текст] / Ляшук Олег Леонтійович, Гевко Іван Богданович, Рогатинський Роман Михайлович, Дячун Андрій Євгенович, Івасечко Роман Романович (Україна) - опубл. 25.12.2012.
Patent 75956 UA, MPK G01M 13/00. Test bench for study of mechanical systems of drives [Text] / Rohatynskyi Roman Mykhailovych, Hevko Ivan Bohdanovych, Liashuk Oleh Leontiiovych, Diachun Andrii Yevhenovych, Ivasechko Roman Romanovych (Ukraine) - publ. 25.12.2012.
Патент 75956 UA, МПК G01M 13/00. Стенд для исследования механических систем приводов [Текст] / Рогатинский Роман Михайлович, Гевко Иван Богданович, Ляшук Олег Леонтиевич, Дячун Андрей Евгеньевич, Ивасечко Роман Романович (Украина) - опубл. 25.12.2012.
Дата публікації: 25-гру-2012
Дата внесення: 24-вер-2014
Теми: G01M 13/00
випробування деталей машин
Короткий огляд (реферат): Стенд для дослідження механічних систем приводів, що виконано у вигляді станини, зверху на якій змонтовані всі вузли і механізми: редуктор, привід, гальмівний пристрій, аналогово-цифровий перетворювач, комп’ютер, установчі і кріпильні елементи, причому по напрямній типу ластівчина хвоста встановлено рухому плиту з двома вертикальними опорами, які паралельні між собою, зверху яких в підшипниках встановлено вал навантажувального пристрою з запобіжною муфтою з можливістю кругового провертання, з лівого кінця вала встановлено навантажувальний пристрій відомої конструкції з механізмом регулювання величини навантаження, а з правого кінця навантажувального вала жорстко встановлено лівий кутовий датчик, який є у взаємодії з дослідним об’єктом, який другим кінцем з’єднаний з правим кутовим датчиком, який другим кінцем жорстко з’єднаний з приводом, який за допомогою механізму кутового повороту змінює кутове і вертикальне положення, кутові датчики - лівий і правий - з’єднані кабелем з аналогово-цифровим перетворювачем, останній під’єднаний до комп’ютера.
URI (Уніфікований ідентифікатор ресурсу): http://elartu.tntu.edu.ua/handle/123456789/4540
Інші ідентифікатори: 75956
Власник авторського права: ® Ляшук Олег Леонтійович, Гевко Іван Богданович, Рогатинський Роман Михайлович, Дячун Андрій Євгенович, Івасечко Роман Романович
Тип вмісту: Other
