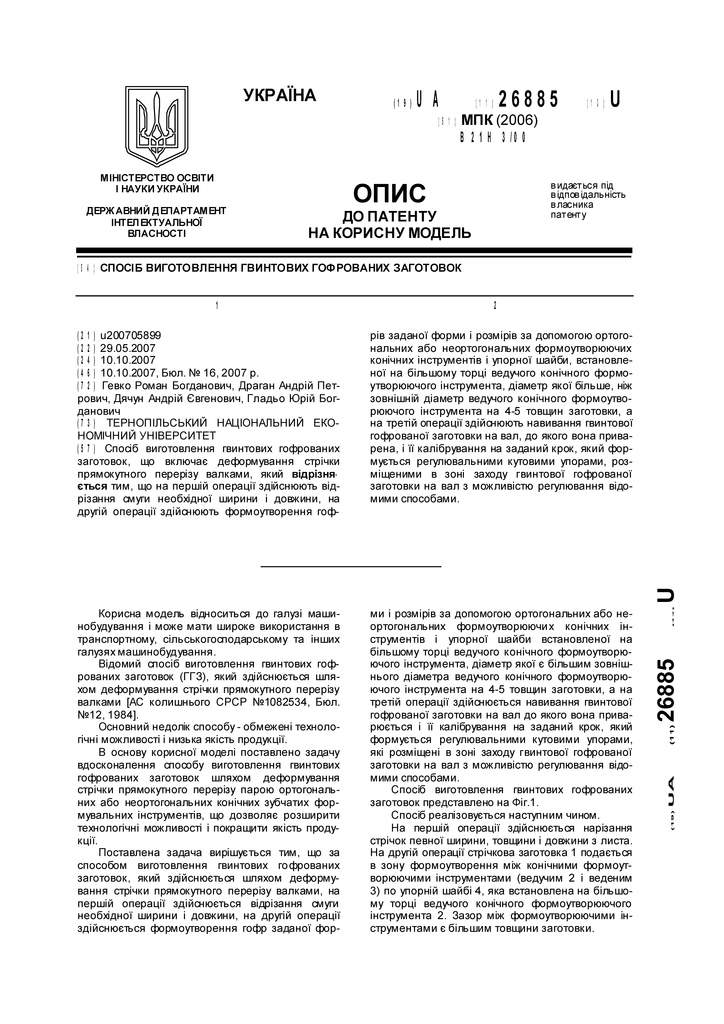

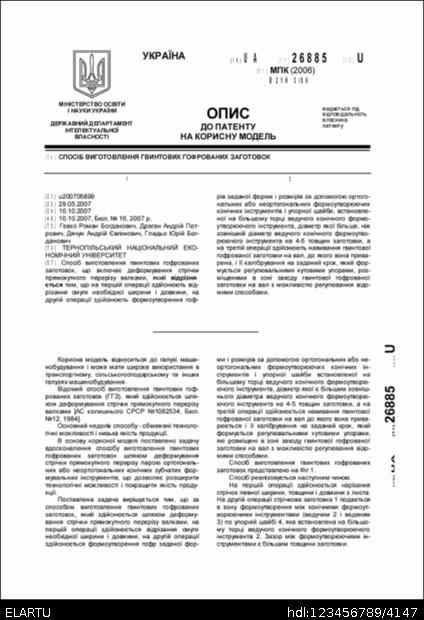

Спосіб виготовлення гвинтових гофрованих заготовок

Abstract

Спосіб виготовлення гвинтових гофрованих заготовок, що включає деформування стрічки прямокутного перерізу валками, який відрізняється тим, що на першій операції здійснюють відрізання смуги необхідної ширини і довжини, на другій операції здійснюють формоутворення гофрів заданої форми і розмірів за допомогою ортогональних або неортогональних формоутворюючих конічних інструментів і упорної шайби, встановленої на більшому торці ведучого конічного формоутворюючого інструмента, діаметр якої більше, ніж зовнішній діаметр ведучого конічного формоутворюючого інструмента на 4-5 товщин заготовки, а на третій операції здійснюють навивання гвинтової гофрованої заготовки на вал, до якого вона приварена, і її калібрування на заданий крок, який формується регулювальними кутовими упорами, розміщеними в зоні заходу гвинтової гофрованої заготовки на вал з можливістю регулювання відомими способами.
