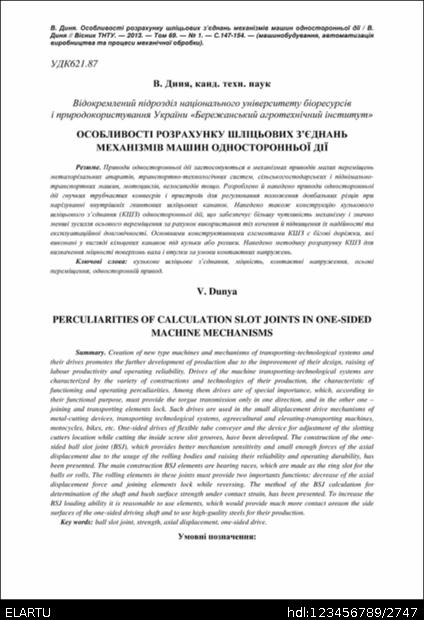

Особливості розрахунку шліцьових з’єднань механізмів машин односторонньої дії

Abstract

Приводи односторонньої дії застосовуються в механізмах приводів малих переміщень металорізальних апаратів, транспортно-технологічних систем, сільськогосподарських і піднімально-транспортних машин, мотоциклів, велосипедів тощо. Розроблено й наведено приводи односторонньої дії гнучких трубчастих конвеєрів і пристроїв для регулювання положення довбальних різців при нарізуванні внутрішніх гвинтових шліцьових канавок. Наведено також конструкцію кулькового шліцьового з’єднання (КШЗ) односторонньої дії, що забезпечує більшу чутливість механізму і значно менші зусилля осьового переміщення за рахунок використання тіл кочення й підвищення їх надійності та експлуатаційної довговічності. Основними конструктивними елементами КШЗ є бігові доріжки, які виконані у вигляді кільцевих канавок під кульки або ролики. Наведено методику розрахунку КШЗ для визначення міцності поверхонь вала і втулки за умови контактних напружень.

Creation of new type machines and mechanisms of transporting-technological systems and their drives promotes the further development of production due to the improvement of their design, raising of labour productivity and operating reliability. Drives of the machine transporting-technological systems are characterized by the variety of constructions and technologiеs of their production, the characteristic of functioning and operating perculiarities. Among them drives are of special importance, which, acсording to their functional purpose, must provide the torgue transmission only in one direction, and in the other one – joining and transporting elements lock. Such drives are used in the small displacement drive mechanisms of metal-cutting devices, transporting technological systems, agreecultural and elevating-transporting machines, motocycles, bikes, etc. One-sided drives of flexible tube conveyer and the device for adjustment of the slotting cutters location while cutting the inside screw slot grooves, have been developed. The construction of the one-sided ball slot joint (BSJ), which provides better mechanism sensitivity and small enough forces of the axial displacement due to the usuge of the rolling bodies and raising their reliability and operating durability, has been presented. The main construction BSJ elements are bearing races, which are made as the ring slot for the balls or rolls. The rolling elements in these joints must provide two importants functions: decrease of the axial displacement force and joining elements lock while reversing. The method of the BSJ calculation for determination of the shaft and bush surface strength under contact strain, has been presented. To increase the BSJ loading ability it is reasonable to use elements, which would provide mach more contact areaon the side surfaces of the one-sided driving shaft and to use high-guality steels for their production.
